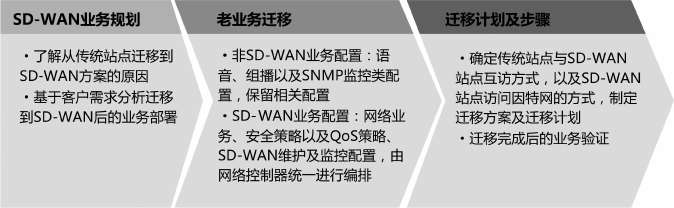

除了新建的SD-WAN组网,还有很多传统网络需改造成SD-WAN组网。这些传统站点的迁移面临各种问题,需要借助SD-WAN来实现“华丽转身”。从传统站点迁移到SD-WAN站点的过程如图1所示,在规划完SDWAN业务之后,需制定迁移方案及迁移计划,确定迁移步骤,并按照迁移计划逐步进行站点的迁移。
图1 迁移到SD-WAN站点的过程

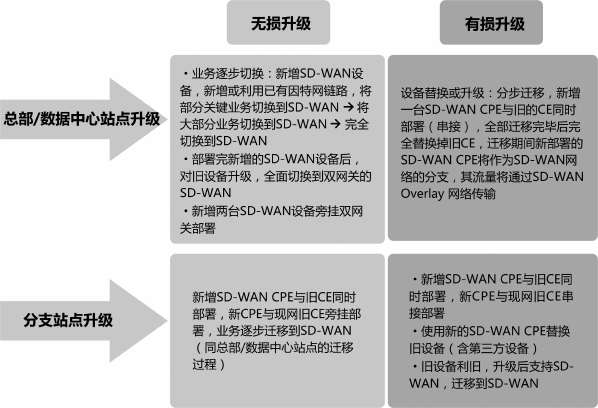

将传统站点改造成SD-WAN站点,通常包括总部与数据中心站点的改造和分支站点的改造两大部分,改造方案如图2所示。
图2 传统站点改造成SD-WAN站点的方案
针对总部和数据中心站点的改造通常采用逐步迁移,即无损升级的方式。需要在总部/数据中心站点新增一台或者两台SD-WAN CPE(推荐采用两台CPE,可保证设备级的可靠性)旁挂在旧CE旁边,新增或者利用已有的因特网链路,将业务逐步地迁移至新的SD-WAN CPE。针对分支站点的改造若采用无损升级的方式,可新增SD-WAN CPE旁挂在旧CE旁,逐步将业务迁移至新的SD-WAN CPE;若采用有损升级的方式,可直接将旧设备替换为新的SD-WAN CPE或者将旧设备升级到支持SD-WAN的版本
一、总部与数据中心站点迁移
总部与数据中心站点的迁移方案分为两种,如表1所示。
表1总部与数据中心站点的迁移方案
1.新增单台SD-WAN CPE旁挂迁移方案
总部/数据中心站点单台SD-WAN CPE旁挂迁移方案是在企业对组网可靠性要求不高时可以采用的方案,如图3所示。
图3 总部/数据中心站点新增单台SD-WAN CPE旁挂迁移方案
图中,左侧为传统组网模式,站点间通过MPLS链路(或已有因特网链路)互联。右侧为SD-WAN组网模式。
新增SD-WAN CPE旁挂在旧CE上。
新增一条因特网链路,增加其带宽,并将其作为承载FTP/电子邮件等非关键应用流量的主链路。
原有MPLS专线作为承载语音/视频会议等高优先级应用的主链路。
使用新增的SD-WAN CPE承载SD-WAN业务流量,原有旧CE承载旧站点的业务流量(可作为其他SD-WAN站点访问传统站点的集中访问网关)。
2.新增两台SD-WAN CPE旁挂迁移方案

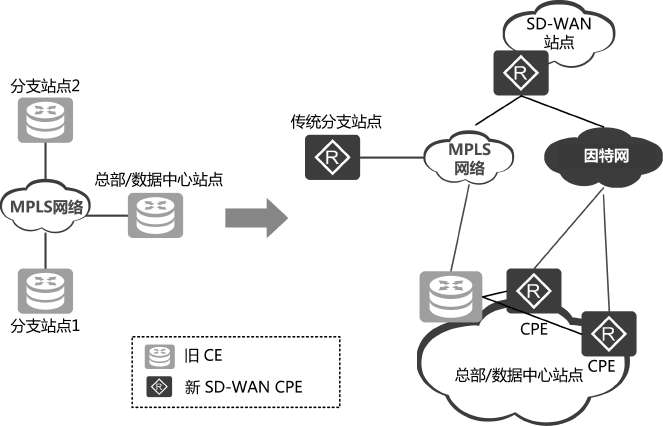

新增两台SD-WAN CPE旁挂迁移方案的高可靠性组网是针对大多数企业总部或数据中心站点的推荐迁移方案,如图4所示。
图4 总部/数据中心站点新增两台SD-WAN CPE旁挂迁移方案
图中,左侧为传统组网模式,站点间通过MPLS链路(或已有因特网链路)互联;右侧为SD-WAN组网模式。
新增SD-WAN CPE旁挂在旧CE上。
新增一条因特网链路,增加其带宽,并将其作为承载FTP/电子邮件等非关键应用流量的主链路。
原有MPLS专线作为承载语音/视频会议等高优先级应用的主链路。
使用新增的SD-WAN CPE承载SD-WAN业务流量,原有旧CE承载旧站点的业务流量(可作为其他SD-WAN站点访问传统站点的集中网关)。
二、分支站点迁移
分支站点迁移的方案分为两种,如表2所示。
表2 分支站点的迁移方案
1.直接替换或者升级旧CE方案

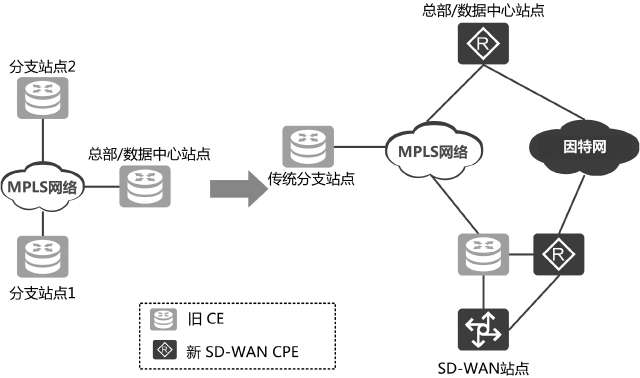

分支站点通过直接替换或者升级旧CE的迁移方案,适用于企业对可靠性要求不高或者企业的分支站点较少的情况,如图5所示。
图5 分支站点迁移场景之设备替换/升级组网
图中,左侧为传统组网模式,分支站点通过MPLS链路(或已有因特网链路)联网;右侧为SD-WAN组网模式。
新增一条因特网链路,增加其带宽,并将其作为承载FTP/电子邮件等非关键应用流量的主链路。
原有MPLS专线作为承载语音/视频会议等高优先级应用的主链路。
分支站点与传统站点之间可通过总部或数据中心站点集中互访或者直接互访。
通过智能选路动态选择可用的链路传输指定应用的流量。
2.新增SD-WAN CPE旁挂迁移方案
分支站点新增SD-WAN CPE并旁挂在旧CE上,将部分业务迁移至SDWAN。通常企业在替换SD-WAN时对可靠性要求较高,不希望中断优先级较高的业务,此时可以将一部分优先级较低的业务先切换到SD-WAN中,如图6所示。
图6 分支站点迁移场景之设备旁挂组网
图中,左侧为传统组网模式,站点间通过MPLS链路(或已有因特网链路)互联;右侧为SD-WAN组网模式。
新增一条因特网链路,增加其带宽,并让其承载FTP/电子邮件等非关键应用流量。
MPLS专线承载语音/视频等关键业务流量。
分支使用新增的SD-WAN设备承载SD-WAN流量。
旧的CPE承载关键业务流量(仍然通过Underlay网络)。
分支站点与传统站点之间可通过总部或数据中心站点集中互访或者直接互访。
新的SD-WAN CPE通过智能选路,动态选择可用的链路来传输指定应用的流量。
以上就是传统企业网络如何改造成SD-WAN组网?的介绍。如果你还有其他问题,欢迎进行咨询探讨,希望桂哥网络的专业的解决方案,可以解决你目前遇到的问题。桂哥网络提供全球主机托管、服务器租用、MPLS VPN、SD-WAN等方面的专业服务,资源覆盖全球。欢迎咨询。
