我们在配置交换机的时候首先要了解的就是交换机命令模式，小编用Cisco思科交换机为例带大家了解企业在组网配置交换机的6种模式。

Cisco IOS提供了用户EXEC模式和特权EXEC模式两种基本的命令执行级别，同时还提供了全局配置、接口配置、Line配置和vlan数据库配置等多种级别的配置模式，以允许用户对交换机的资源进行配置和管理。

1、用户EXEC模式

当用户通过交换机的控制台端口或Telnet会话连接并登录到交换机时，此时所处的命令执行模式就是用户EXEC模式。在该模式下，只执行有限的一组命令，这些命令通常用于查看显示系统信息、改变终端设置和执行一些最基本的测试命令，如ping、traceroute等。

用户EXEC模式的命令状态行是：Switch>

其中的Switch是交换机的主机名，对于未配置的交换机默认的主机名是Switch。在用户EXEC模式下，直接输入？并回车，可获得在该模式下允许执行的命令帮助。

2、特权EXEC模式

在用户EXEC模式下，执行enable命令，将进入到特权EXEC模式。在该模式下，用户能够执行IOS提供的所有命令。特权EXEC模式的命令状态行为：Switch#

Switch>enable

Password:

Switch#

在前面的启动配置中，设置了登录特权EXEC模式的密码，因此系统提示输入用户密码，密码输入时不回显，输入完毕按回车，密码校验通过后，即进入特权EXEC模式。

若进入特权EXEC模式的密码未设置或要修改，可在全局配置模式下，利用enable secret命令进行设置。

在该模式下键入？，可获得允许执行的全部命令的提示。离开特权模式，返回用户模式，可执行exit或disable命令。

重新启动交换机，可执行reload命令。

3、全局配置模式

在特权模式下，执行configure terminal命令，即可进入全局配置模式。在该模式下，只要输入一条有效的配置命令并回车，内存中正在运行的配置就会立即改变生效。该模式下的配置命令的作用域是全局性的，是对整个交换机起作用。

全局配置模式的命令状态行为：

Switch(config)#

Switch#config terminal

Switch(config)#

在全局配置模式，还可进入接口配置、line配置等子模式。从子模式返回全局配置模式，执行exit命令；从全局配置模式返回特权模式，执行exit命令；若要退出任何配置模式，直接返回特权模式，则要直接end命令或按Ctrl+Z组合键。

例如，若要设交换机名称为student2，则可使用hostname命令来设置，其配置命令为：

Switch(config)#hostname student2

student2(config)#

若要设置或修改进入特权EXEC模式的密码为123456，则配置命令为：

Switch(config)#enable secret 123456

或

Switch(config)#enable password 123456

其中enable secret命令设置的密码在配置文件中是加密保存的，强列推荐采用该方式；而enable password命令所设置的密码在配置文件中是采用明文保存的。

对配置进行修改后，为了使配置在下次掉电重启后仍生效，需要将新的配置保存到NVRAM中，其配置命令为：

Switch(config)#exit

Switch#write

4、接口配置模式

在全局配置模式下，执行interface命令，即进入接口配置模式。在该模式下，可对选定的接口（端口）进行配置，并且只能执行配置交换机端口的命令。接口配置模式的命令行提示符为：Switch(config-if)#

例如，若要设置Cisco Catalyst 2950交换机的0号模块上的第3个快速以太网端口的端口通讯速度设置为100M，全双工方式，则配置命令为：

Switch(config)#interface fastethernet 0/3

Switch(config-if)#speed 100

Switch(config-if)#duplex full

Switch(config-if)#end

Switch#write

5、Line配置模式

在全局配置模式下，执行line vty或line console命令，将进入Line配置模式。该模式主要用于对虚拟终端（vty）和控制台端口进行配置，其配置主要是设置虚拟终端和控制台的用户级登录密码。

Line配置模式的命令行提示符为：Switch(config-line)#

交换机有一个控制端口（console），其编号为0，通常利用该端口进行本地登录，以实现对交换机的配置和管理。为安全起见，应为该端口的登录设置密码，设置方法为：

Switch#config terminal

Switch(config)#line console 0

Switch(config-line)#?

exit exit from line configuration mode

login Enable password checking

password Set a password

从帮助信息可知，设置控制台登录密码的命令是password，若要启用密码检查，即让所设置的密码生效，则还应执行login命令。退出line配置模式，执行exit命令。

下面设置控制台登录密码为654321，并启用该密码，则配置命令为：

Switch(config-line)#password 654321

Switch(config-line)#login

Switch(config-line)#end

Switch#write

设置该密码后，以后利用控制台端口登录访问交换机时，就会首先询问并要求输入该登录密码，密码校验成功后，才能进入到交换机的用户EXEC模式。

交换机支持多个虚拟终端，一般为16个（0－15）。设置了密码的虚拟终端，就允许登录，没有设置密码的，则不能登录。如果对0－4条虚拟终端线路设置了登录密码，则交换机就允许同时有5个telnet登录连接，其配置命令为：

Switch(config)#line vty 0 4

Switch(config-line)#password 123456

Switch(config-line)#login

Switch(config-line)#end

Switch#write

若要设置不允许telnet登录，则取消对终端密码的设置即可，为此可执行no password和no login来实现。

在Cisco IOS命令中，若要实现某条命令的相反功能，只需在该条命令前面加no，并执行前缀有no的命令即可。

为了防止空闲的连接长时间的存在，通常还应给通过console口的登录连接和通过vty线路的telnet登录连接，设置空闲超时的时间，默认空闲超时的时间是10分钟。

设置空闲超时时间的配置命令为：exec-timeout 分钟数 秒数

例如，要将vty 0-4线路和Console的空闲超时时间设置为3分钟0秒，则配置命令为：

Switch#config t

Switch(config)#line vty 0 4

Switch(config-line)#exec-timeout 3 0

Switch(config-line)#line console 0

Switch(config-line)#exec-timeout 3 0

Switch(config-line)#end

Switch#

6、vlan数据库配置模式

在特权EXEC模式下执行vlan database配置命令，即可进入vlan数据库配置模式，此时的命令行提示符为：Switch(vlan)#

在该模式下，可实现对VLAN（虚拟局域网）的创建、修改或删除等配置操作。退出vlan配置模式，返回到特权EXEC模式，可执行exit命令。

(1)设置主机名

设置交换机的主机名可在全局配置模式，通过hostname配置命令来实现，其用法为：

hostname 自定义名称

默认情况下，交换机的主机名默认为Switch。当网络中使用了多个交换机时，为了以示区别，通常应根据交换机的应用场地，为其设置一个具体的主机名。

例如，若要将交换机的主机名设置为Switch-1，则设置命令为：

Switch(config)#hostname Switch-1

Switch-1(config)#

(2)配置管理IP地址

在2层交换机中，IP地址仅用于远程登录管理交换机，对于交换机的正常运行不是必需的。若没有配置管理IP地址，则交换机只能采用控制端口进行本地配置和管理。

默认情况下，交换机的所有端口均属于VLAN 1，VLAN 1是交换机自动创建和管理的。每个VLAN只有一个活动的管理地址，因此，对2层交换机设置管理地址之前，首先应选择VLAN 1接口，然后再利用ip address配置命令设置管理IP地址，其配置命令为：

interface vlan vlan-id

ip address address netmask

参数说明：

vlan-id代表要选择配置的VLAN号。

address为要设置的管理IP地址，netmask为子网掩码。

Interface vlan配置命令用于访问指定的VLAN接口。2层交换机，如2900/3500XL、2950等没有3层交换功能，运行的是2层IOS，VLAN间无法实现相互通讯，VLAN接口仅作为管理接口。

若要取消管理IP地址，可执行no ip address配置命令。

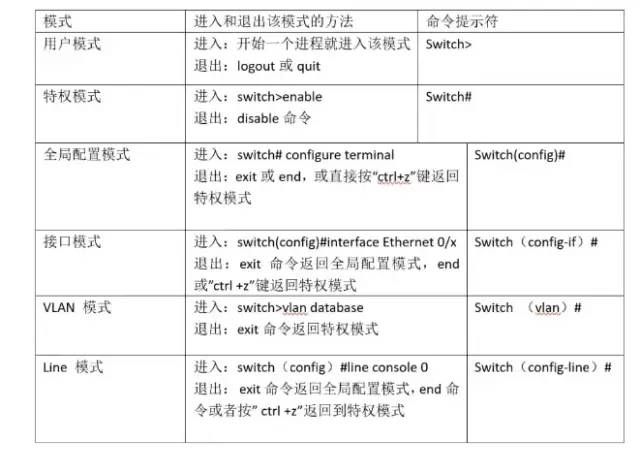

最后我们列一个表总结一下6种模式：
