企业该如何选择组网模型，今天和大家一起分析企业组网拓扑，希望可以帮助大家理解。

　　网络的拓扑结构很大程度上决定了网络的性能。常见的网络拓扑结构主要有星型结构、网状结构、环形结构、双平面等几种，可以适用于的绝大多数广域网的构建，同时，也适用于绝大多数局域网的构建。不同的拓扑结构具有不同的特性，网络建设中拓扑的选择要根据实际情况而定。

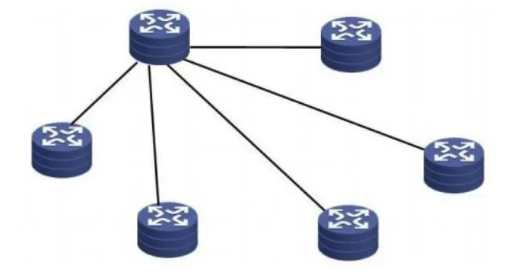

　　1、单星形网络

　　如图1所示，可以适合中小型的网络

　　具有以下特点：

　　结构简单，便于设计；

　　线路成本相对较低；

　　网络扩展性好。

　　缺点：

　　对核心设备的处理能力和接口带宽都要求很高，核心设备一旦出现故障，其他节点之间可能无法通信，存在单点故障隐患。

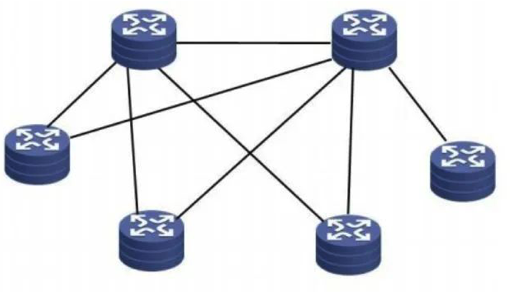

　　2、双星结构

　　对于规模比较大的网络，下属主要的分支节点比较多，可以考虑采用双星结构。如图2所示，

　　具有以下特点：

　　可靠性高。

　　采用两个核心节点的双连接星型网络结构，使得网络具有可靠性、可用性及安全性，避免了单点失效的隐患。

　　支持流量的负载分担。

　　网络流量可能随着多种业务的发展日益壮大（如语音，视频会议），网络流量的负载分担问题将会成为网络可用性的主要因素， 采用双连接的网络结构，使得网络的流量能够比较合理的分布在各条链路上。

　　支持网络的冗余备份。核心节点采用两台高性能的网络设备，使得核心层具有较好的冗余备份能力。同时，两台核心设备之间要采用高速链路互连，提供了核心设备间的高速互连带宽，避免两台设备之间形成传输瓶颈。

　　双星结构是实际网络中普遍采用的网络结构之一。

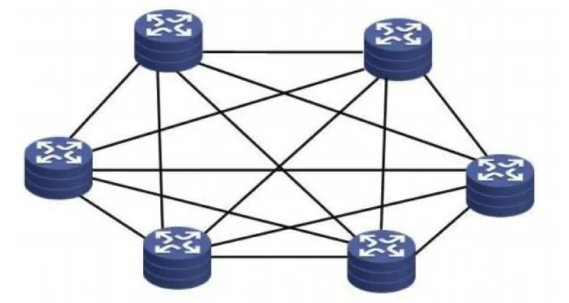

　　1、全网状结构

　　对于规模比较小的网络， 可以考虑采用网状结构。如图3所示：

　　具有以下特点：

　　骨干路由器之间full meshed全连接 , 任何两台设备之间都有链路连接，适用于骨干节点不多的小型网络。

　　对于两点之间的通信提供了多种可选路由，有可靠性高、生存性强的特点，且不存在链路 瓶颈问题和失效问题。

　　当核心设备较多时，规划和部署比较复杂。

　　2、部分网状结构

　　部分网状结构，就是为了在多设备情况下避免全网状的N级的链路，根据实际情况，可选择重点节点和其他节点分别建立链路连接，非重点节点之间选择性连接，如图4 所示：

　　部分网状结构部分解决了全网状存在的问题，主要是扩展性问题，因此更适用于比较大规模的网络。

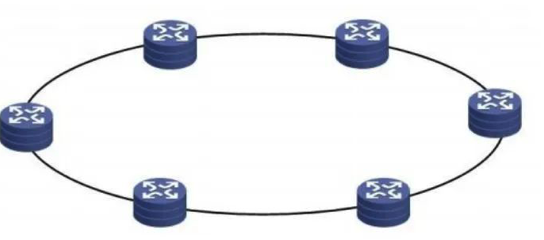

　　环形网络是由网络中若干节点，通过点到点的链路首尾相连形成一个闭合的环，这种结构使数据在环路中沿着一个方向在各个节点间传输，信息从一个节点传到另一个节点，简化了路径的选择。在城域网骨干和接入网，在分散的政务网、企业网和校园网中，都可以采用环状的网络。

　　如图5所示：

　　具有以下特点：

　　拓扑简洁；

　　带宽利用率高；

　　高可靠性，在出现故障的时候，能提供故障自动保护倒换的故障自愈机制，数据的时延抖动小。如RPR 在节点失效的情况下，能在50ms内自动将话务绕到备用光纤上传输。

　　RPR环形网络可以在不中断业务的同时，添加和移除设备，在同一个环内，具有很好的网络扩展能力。但是RPR 在跨环方面，相切环、相交环、环带链等复杂的网路拓扑，实现无法很好实现，而且独立组大网的能力较弱。

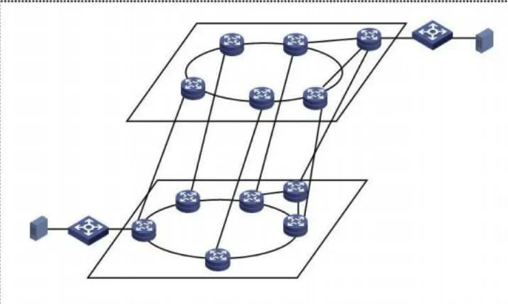

　　对于规模比较大的网络（如城域网，大型企业网），可以考虑采用双平面结构。如图6所示：

　　双平面网络具有以下特点：

　　高可靠性。 将重要业务分别部署在两张网络上，能有效实现业务分担、业务保护和抗灾能力，大大增强业务的安全性。

　　多条链路选择，带宽利用率高。

　　支持流量的负载均衡。

　　优化网络拓扑。在部署第二平面时可以选择不同的拓扑结构，从而弥补原有平面在某些地区或业务方面的空白，使网络实现全业务、全地理的覆盖。利于业务分类。不同的业务部署在不同的网络上。

　　通过建设第二平面可以扩大技术选择的范围，并可根据自身网络的具体特点和问题，选择具有不同特点及优势的产品，找到最合适的解决方案。

　　缺点是网络可能会重复建设。（规避）

　　MPLS VPN是full mesh的网络架构，也是环状的架构，可靠性高，这也就是为啥企业会选择MPLS VPN的一个很重要的原因，如果对此感兴趣，可以随时与我们一起交流。
