MSTP 叫多生成树， 这个生成树 适合在混合厂商环境中使用，在 802.1W 协议的基础上做了升级，关于端口角色的具体作用，接下来我们分析一下：

MSTP 的端口角色共有 7 种：根端口、指定端 口、Alternate 端口、Backup 端口、边缘端口、Master 端口和域边缘端口。

根端口 ：在非根桥上，去往根桥开销最低的端口是本交换设备的根端口。根交换设备没有根端 口。

指定端口：它的指定端口是向下游交换设备转发 BPDU 报文的端 口。根桥的所有端口都是指定端口， 非根桥的根端口对端一定是指定端口。

Alternate 端口：替代端口：Alternate 端口提供了从指定桥到根的另一条可切 换路径，作为根端口的备份端口。不是去往根桥最优的路径，是仅次于根端口的另一条可行备份路径。是根端口的备份端口。

Backup 端 口：Backup 端口就是由于学习到自己发送 的配置 BPDU 报文而阻塞的端口。Backup 端口作为指定端口的备份，提供了另外 一条从根节点到叶节点的备份通路。

Master 端 口 ：Master 端口是 MST 域和总根相连的所有路径中最短路径上的端口，它是交换 设备上连接 MST 域到总根的端口。Master 端口是域中的报文去往总根的必经之路。Master 端口是特殊域边缘端口，Master 端口在 IST/CIST 上的角色是 Root Port，在其它各实例上的角色都是 Master 端口。

域边缘端 口：域边缘端口是指位于 MST 域的边缘并连接其它 MST 域或 SST 的端口。进行 MSTP 计算时，域边缘端口在 MSTI 上的角色和 CIST 实例的角色保持一 致。即如果边缘端口在 CIST 实例上的角色是 Master 端口（连接域到总根的端 口），则它在域内所有 MSTI 上的角色也是 Master 端口。

边缘端口：如果指定端口位于整个域的边缘，不再与任何交换设备连接，这种端口叫做边 缘端口。边缘端口一般与用户终端设备直接连接。

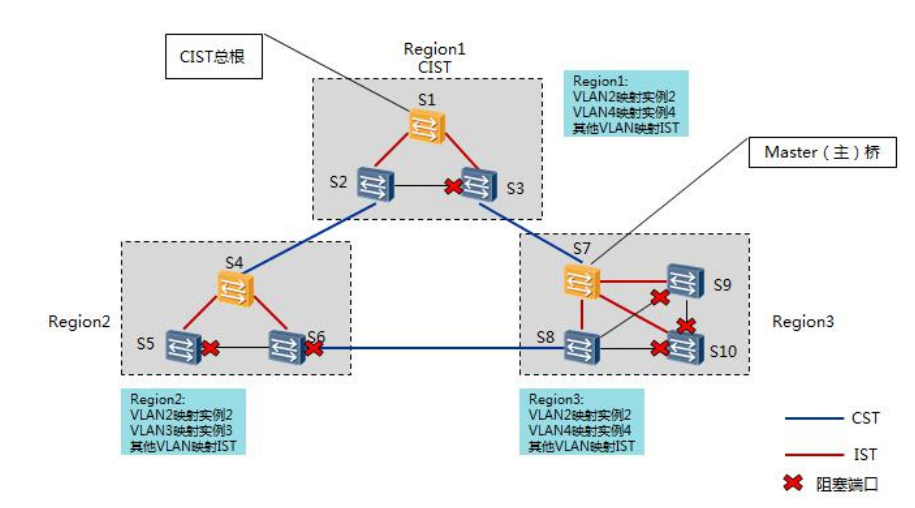

发个图解释一下：

master 端口就是区域的根桥去往CIST总根的必经之路，S4/S7上的上游接口，

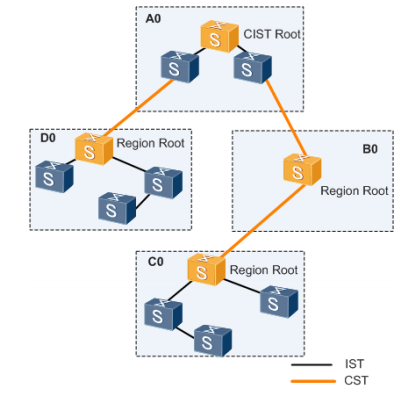

802.1S 支持区域内收敛， 即一个区域内的拓扑变更只在这个区域内计算， 不会扩散到其他区域， 有点像OSPF 中的多区域设计， 但是这个802.1S 是可以继续扩展的， 如下图， 这样也是合法的，没有要求其他区域和总根直接挂靠， 当然直接挂靠更好，但是这样对拓扑的设计要求更高了， 由于BPDU 每穿越一个交换机， MAX age就会加1， 最大max age 20， 所以从总跟到最底层交换机， 最长也不会超过20个，20个交换机像串糖葫芦那样连， 拓扑直径已经很大了， 实际的网络中为了分割广播域， 也不会那样设计。

总体来说， 802.1S 是在802.1W 上开发的， 所以继承了802.1W的很多特性， 也开发了一些新的特性，所以对比学习学习起来会容易一些。
