一、SD-WAN 总体架构

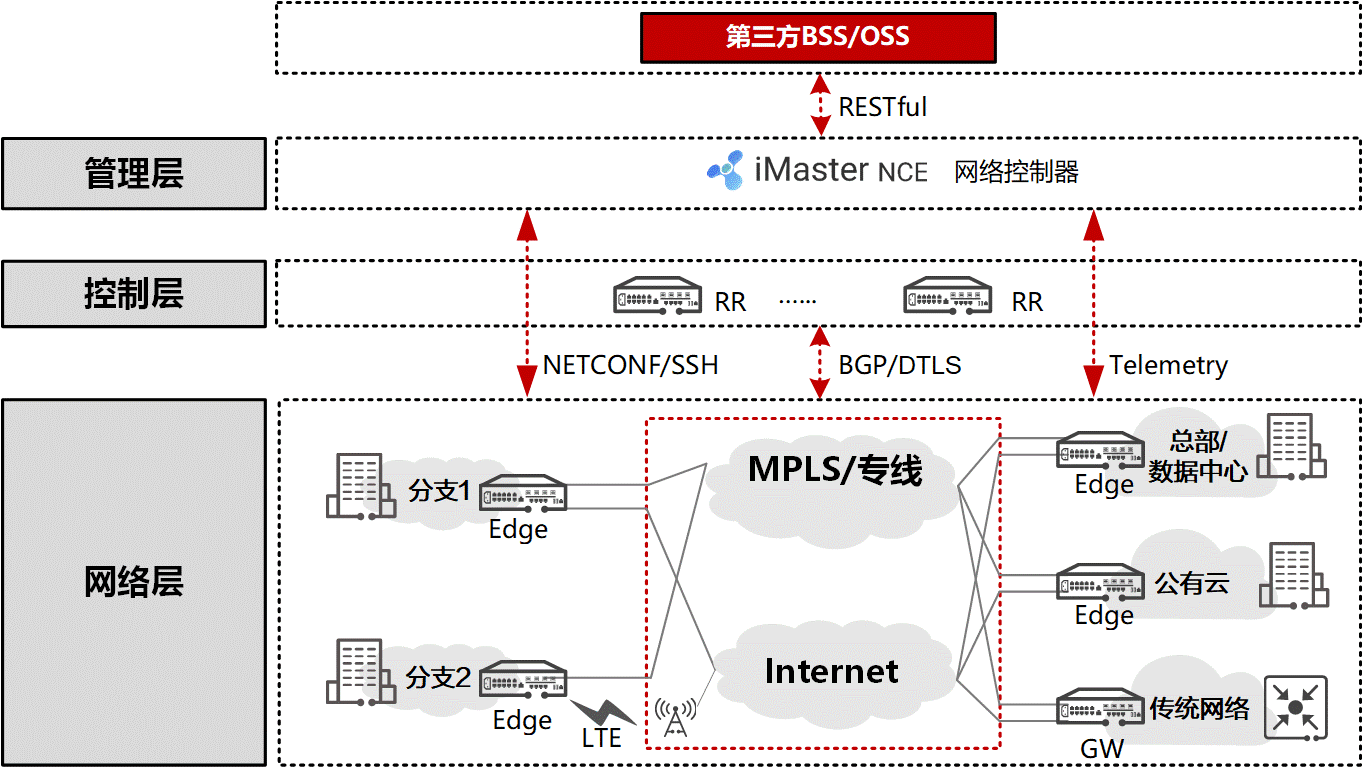

华为SD-WAN解决方案总体架构如图1-1所示，主要包括：管理层、控制层和网络层。每层具备明确的核心组件并承担不同的功能。
图1-1 华为SD-WAN解决方案总体架构
管理层：网络控制器是管理层的核心部件，是SD-WAN解决方案的智慧大脑，具有网络编排、管理能力，通过已有的Portal界面，进行SD-WAN端到端业务处理。
控制层：RR（SD-WAN Route Reflector，SD-WAN路由反射器），是控制层的核心产品组件，主要负责集中控制SD-WAN网络层的路由转发和拓扑定义。
网络层：从业务角度来说，企业的分支、总部和数据中心以及在云上部署的IT基础设施等都可以统称为企业的站点。用于不同站点WAN互联的网络设备以及中间的WAN一起构成了SD-WAN的网络层。
二、SD-WAN 关键技术
1、安全可靠的系统通道
SD-WAN解决方案的各个产品组件需要协同运作来共同实现SD-WAN解决方案的各种功能。逻辑上抽象为如下三个系统通道，如图1-2所示，实现不同类型的数据逻辑隔离，业务互不影响。
图1-2 SD-WAN系统通道
2、多场景ZTP开局，设备即插即用
传统分支网络的开局存在技术门槛高、易出错、耗时长的问题。SD-WAN解决方案提供多种ZTP开局方式，来满足不同场景的诉求。当前支持的开局方式如表1-1所示，开局流程如图1-3所示。

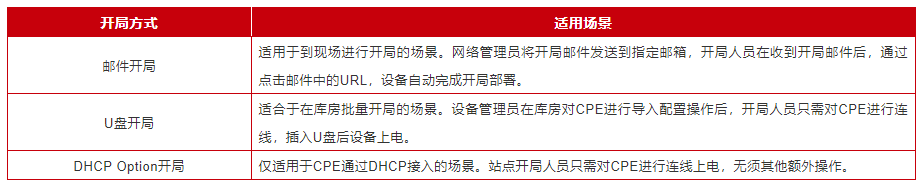

表1-1 ZTP开局方式

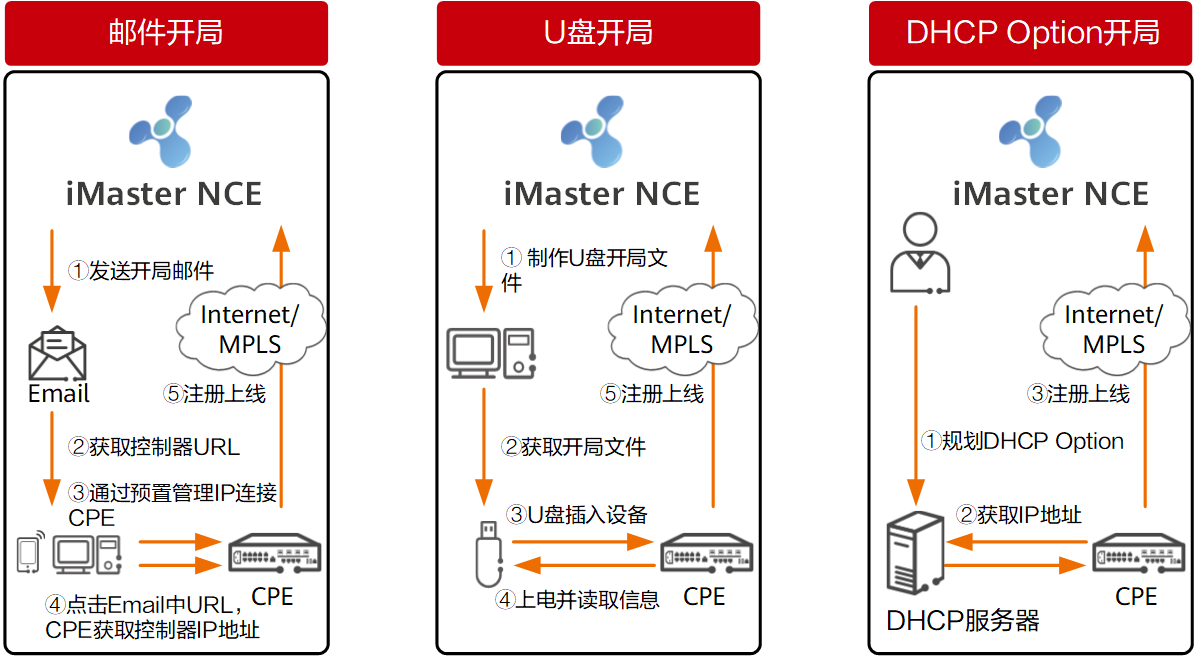

图1-3 ZTP开局流程
3、灵活组网，满足不同网络需求
LAN侧组网
华为SD-WAN解决方案提供FE、GE、XGE、Eth-Trunk等丰富的接口进行LAN侧对接，并支持二层、三层2种对接场景。
LAN侧二层对接

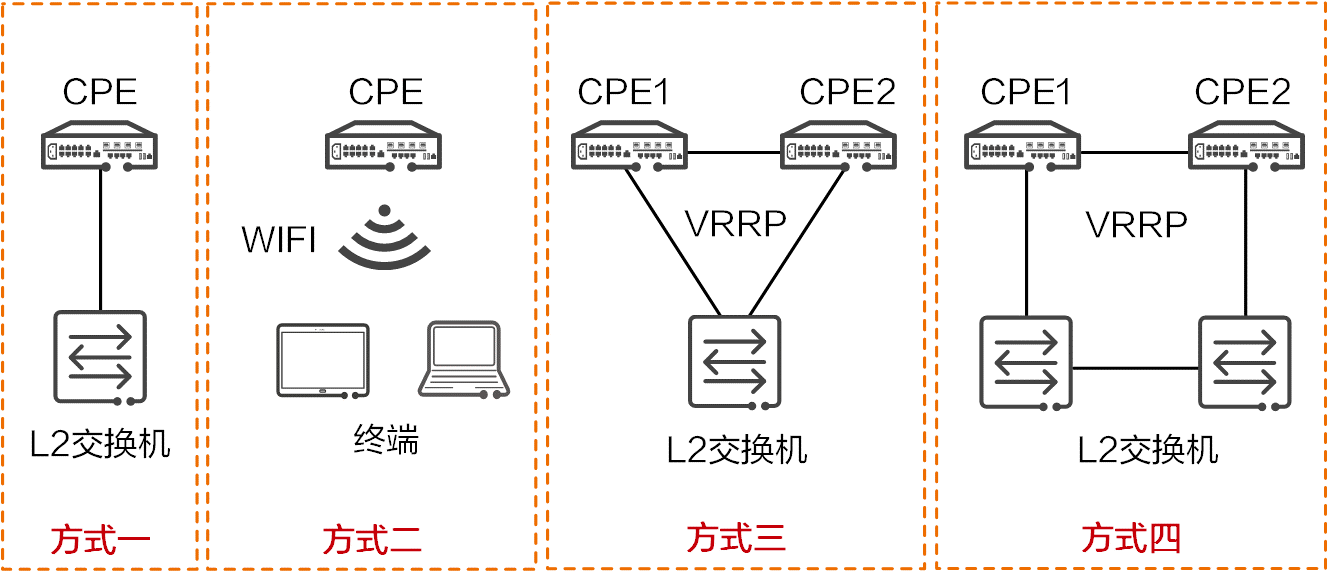

对于规模较小的站点，当内部网络结构比较简单时，CPE通常通过二层方式连接站点的内部网络。当前支持四种组网方式，如图1-4所示。
图1-4 LAN侧二层组网
LAN侧三层对接

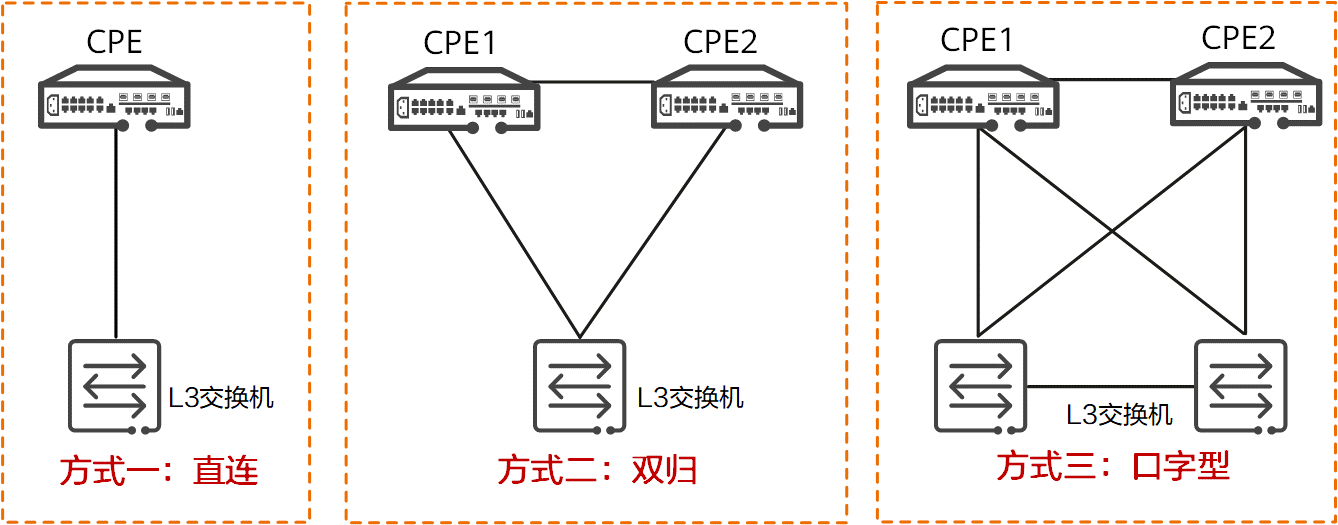

对于较大的企业站点，站点网络有着较复杂的网络结构，网络设施比较复杂，不仅由众多的路由器、交换机构建而成，而且会伴随着分层结构和多网络设计。SD-WAN路由器可以通过静态路由、BGP和OSPF路由的方式打通与LAN侧的三层联接，并提供图1-5所示三种组网。
图1-5 LAN侧三层组网
WAN侧组网

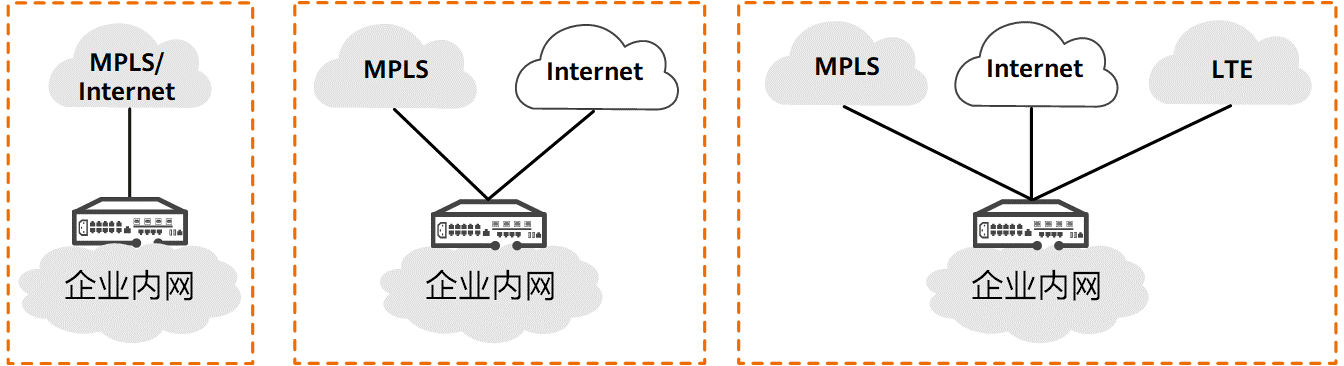

华为SD-WAN解决方案提供以太接口、LTE/5G接口、xDSL接口等丰富的WAN侧接口。根据SD-WAN站点内部署的CPE数量以及CPE的WAN侧连接链路数量，提供多种组网模型。
部署单CPE组网
对于小型站点可以选择部署单CPE设备，如图1-6所示。
图1-6 单CPE组网
部署双CPE组网
对于可靠性要求较高的站点建议选择部署双CPE设备，如图1-7所示，以提供设备级冗余。

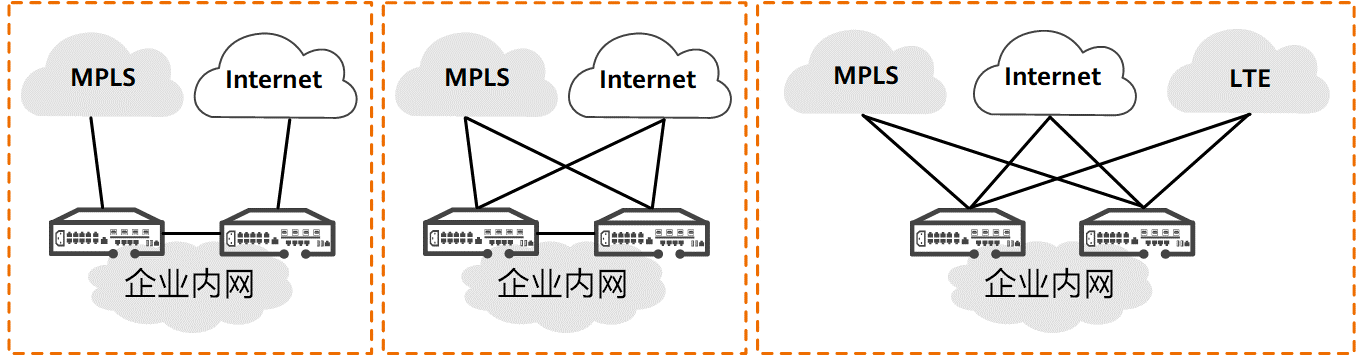

图1-7 双CPE组网
Overlay隧道按需构建
SD-WAN站点通过在Underlay网络上构建Overlay隧道实现站点间的互通。企业WAN的拓扑模型，主要分为单层网络模型和分层网络模型两种。按照网络的拓扑进行细分，单层网络模型进一步又可以划分为Hub-spoke、Full-mesh和Partial-mesh方式，具体如图1-8所示。

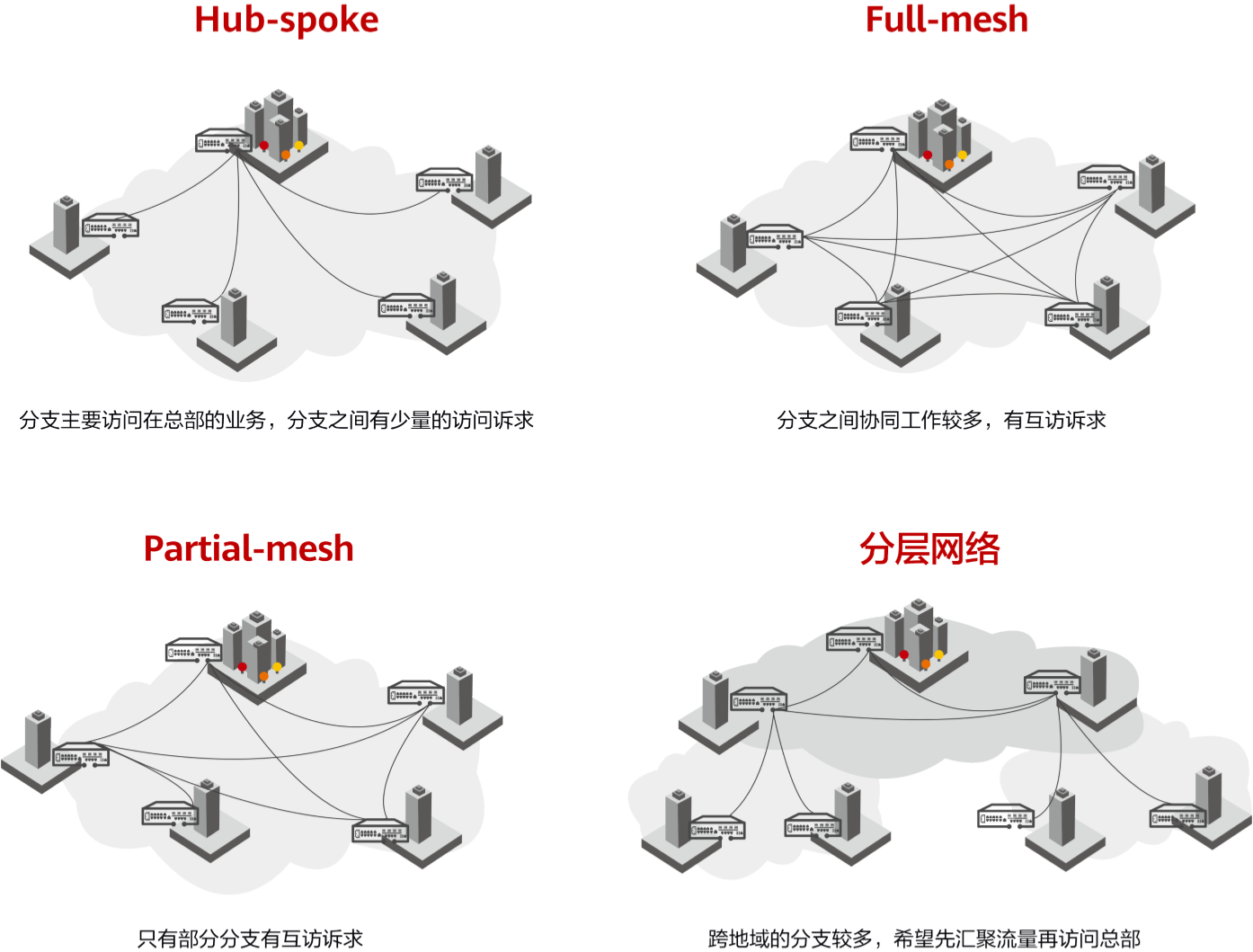

图1-8 企业WAN的拓扑模型
4、应用智能选路，保障关键应用，提升带宽利用率
SD-WAN的一个重要特性就是可以根据应用诉求进行智能选路，即能够实时监控网络的质量，并根据应用的SLA要求，在多条不同网络质量的WAN链路上，动态、自动地选择符合应用的SLA要求的网络路径，同时兼顾WAN网络的整体使用效率。
SD-WAN解决方案提供如下智能选路算法。
链路质量选路
不同应用对链路质量的要求不同，比如语音和视频业务对时延、丢包率的容忍度较低，一般要求时延在150ms以内，丢包率低于1%；则可将语音和视频业务的主选链路配置为质量较好的MPLS链路，备选链路配置为Internet链路，并配置业务的SLA要求，按照链路SLA进行选路。
图1-9 链路质量选路

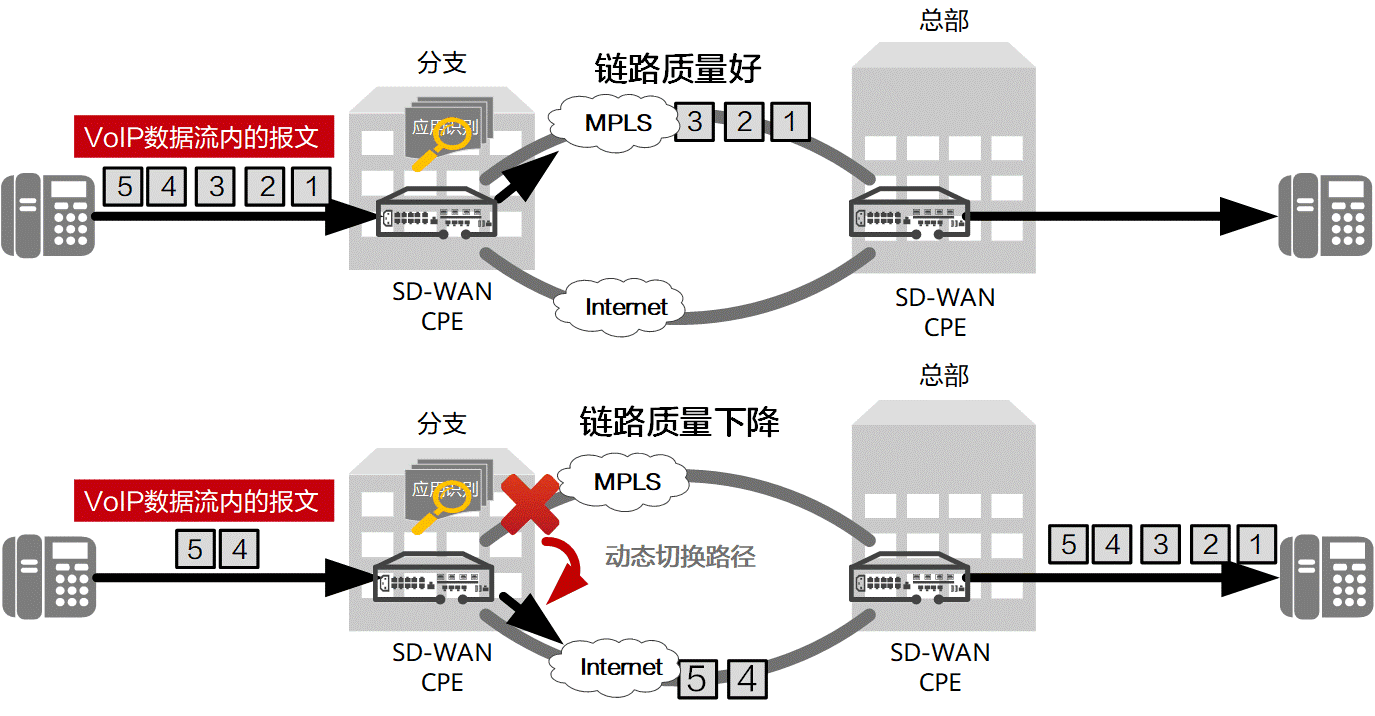

如图1-9所示，在MPLS链路/网络没有发生拥塞时质量较好，此时语音选择在MPLS链路上传输。当由于拥塞导致MPLS质量下降时，CPE通过实时的链路质量检测，在检测到链路SLA变差并达到语音所能容忍的SLA边界时，将语音流量调整到符合SLA要求的负载较轻的Internet链路上。另外在MPLS链路由于故障断链时，SD-WAN CPE实时检测到链路故障，及时地将MPLS链路上所有业务迁移到Internet链路上，保证业务不受MPLS链路故障的影响。
负载分担选路
在企业有多条链路时，希望能够充分利用线路带宽，基于链路带宽进行负载分担选路，此时可配置负载均衡方式的选路调度方式。
图1-10 负载分担选路

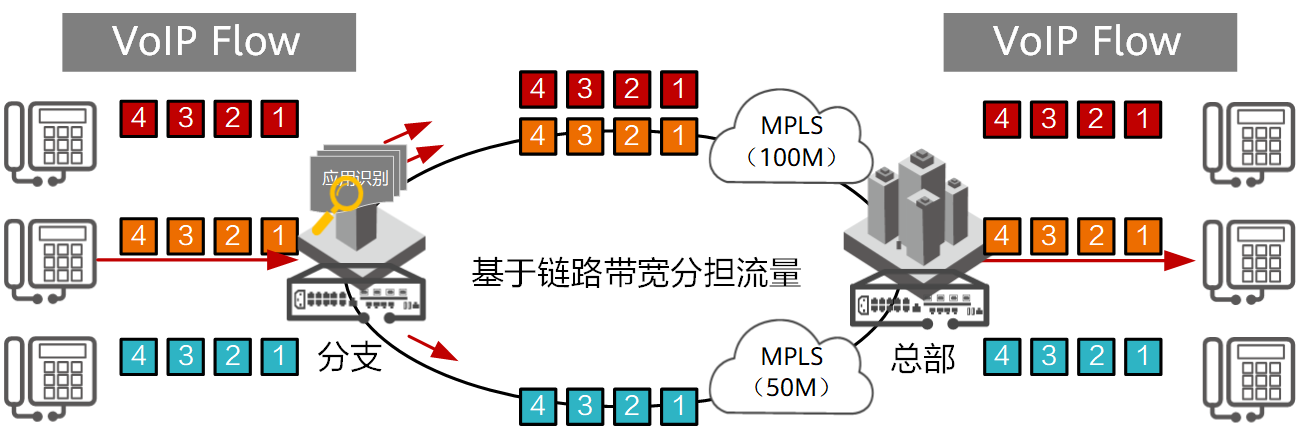

如图1-10所示，企业分别租赁了不同运营商的两条MPLS链路，运营商A的100M的MPLS和运营商B的50M的MPLS，则可将语音业务的主选链路设置为这两条MPLS链路。在两条链路质量均满足语音业务SLA的前提下，语音业务可以以负载分担的方式跑在两条MPLS链路上，充分利用线路带宽。
应用优先级选路
如果在同一条链路上有多种业务报文，为了在链路拥塞时优先保证高优先级应用的使用，在发生拥塞时低优先级应用避让高优先级应用，此时可使用优先级选路。比如语音和视频以及文件传输都在MPLS上，在链路带宽不够时优先保证语音和视频业务不受影响。
图1-11 应用优先级选路

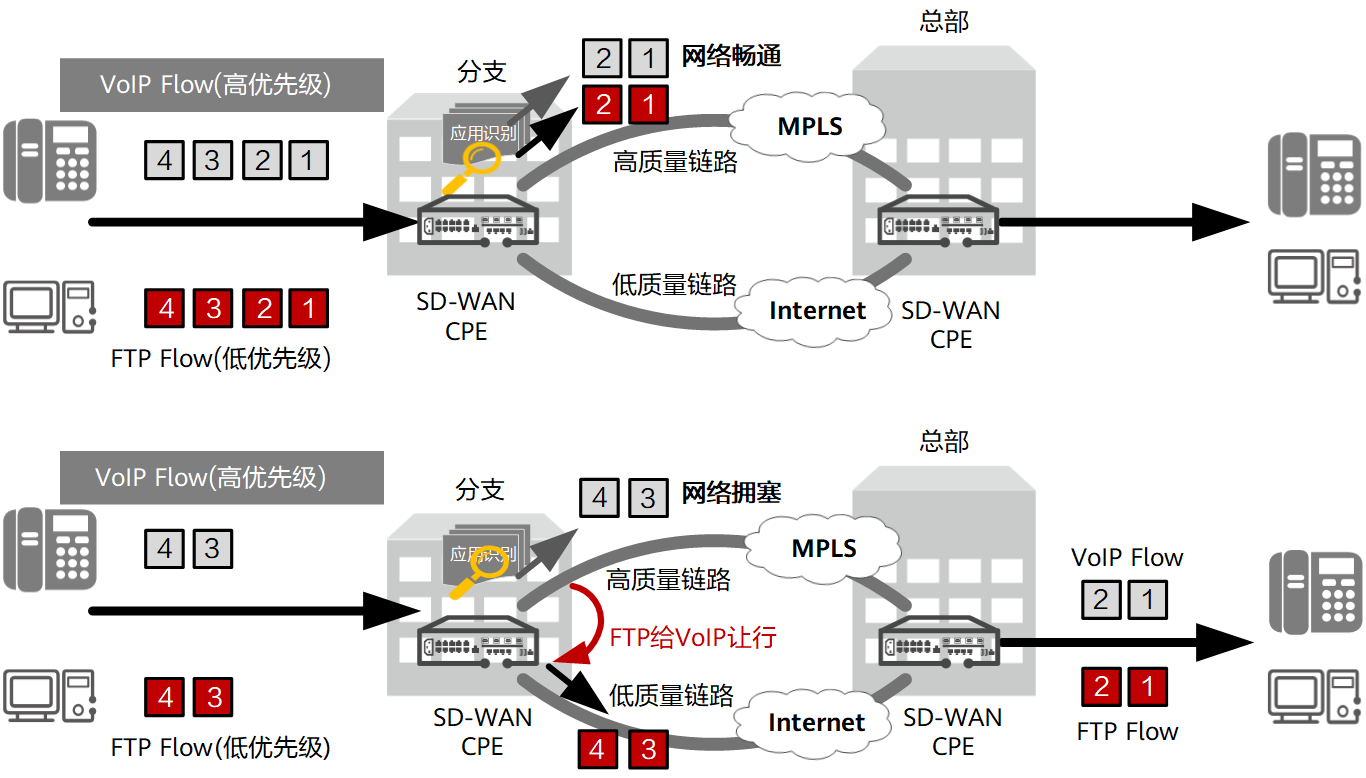

如图1-11所示，由于MPLS线路质量相对Internet链路好，为充分利用MPLS链路，将语音和FTP业务的主选链路均选择为MPLS，备选链路为Internet。设置语音业务的优先级高于FTP。初始时，语音和FTP均选择MPLS链路，随着语音业务和FTP业务的增加，MPLS链路出现拥塞，为保证语音业务的体验，将FTP业务逐步迁移到Internet链路，在MPLS拥塞解除后停止迁移。另外，为充分利用MPLS带宽，可以配置在MPLS恢复时将FTP业务逐步迁移回MPLS链路。
带宽利用率选路
如果在同一条链路上有多种业务报文，为了在链路拥塞时优先保证高优先级应用的使用，在线路带宽利用率达到一个阈值后时，低优先级应用避让高优先级应用同时选择其他满足要求的链路转发，此时可使用带宽利用率选路。比如语音和文件传输都在MPLS上，在链路带宽利用率超过阈值上限时，优先保证语音业务不受影响。
图1-12 带宽利用率选路

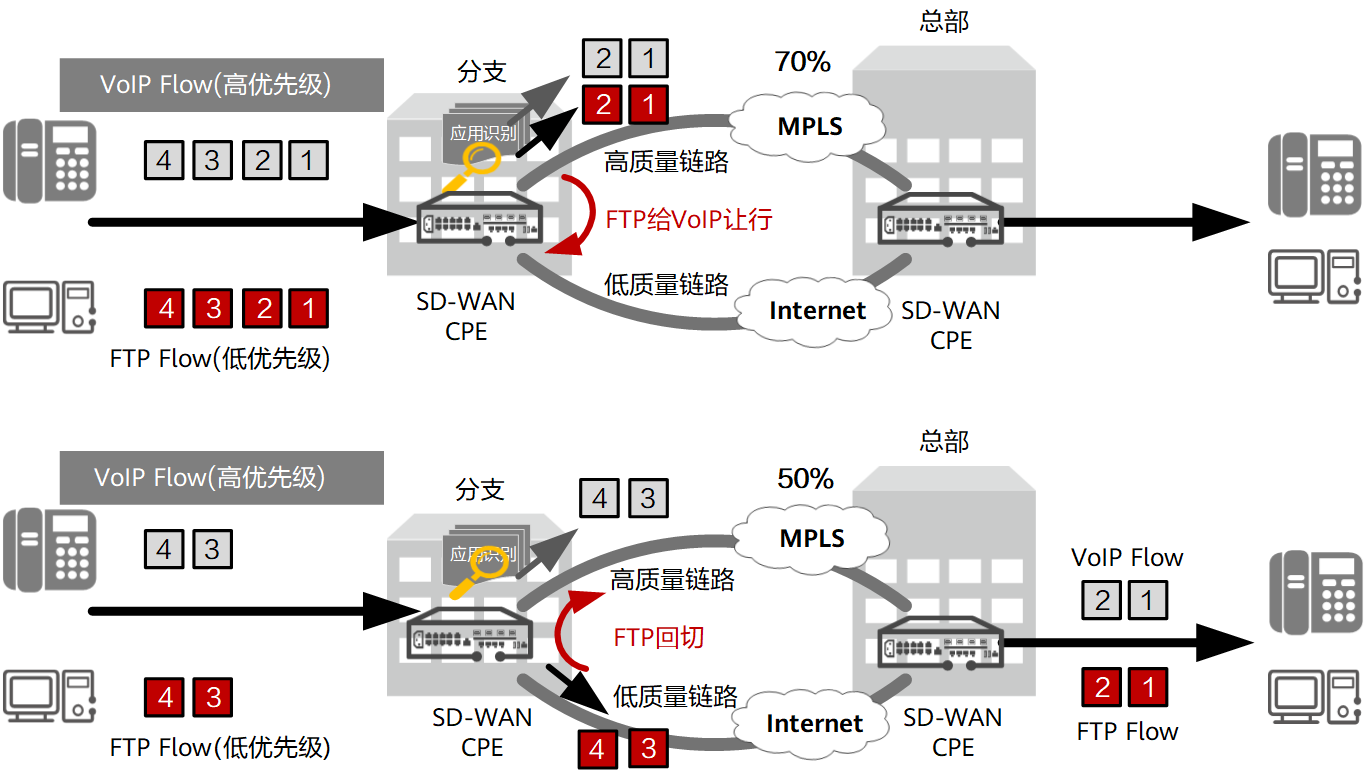

如图1-12所示，由于MPLS线路质量相对Internet链路好，为充分利用MPLS链路，将语音和FTP业务的主选链路均选择为MPLS，备选链路为Internet。设置语音业务的优先级高于FTP，并且设置MPLS链路切换的阈值上限为70%、阈值下限为50%。初始时，语音和FTP均选择MPLS链路，随着语音业务和FTP业务的增加，MPLS链路出现拥塞，当MPLS链路的带宽利用率超过70%时，为保证语音业务的体验，将FTP业务逐步迁移到Internet链路。另外，为充分利用MPLS带宽，当MPLS链路的带宽利用率小于50%时，将FTP业务逐步迁移回MPLS链路。
5、广域网优化，提升应用的访问体验
随着音视频分辨率的提升，音视频会议和视频监控技术应用更加广泛，音视频对带宽和时延的要求也在迅速增长。企业数据流量WAN侧比重逐渐加大，造成了企业租用线路的费用大幅提升。而Internet线路质量也带来了企业应用体验问题，为了解决这些问题，企业网络需要引入广域链路优化技术来优化应用的访问体验，并且降低企业带宽费用。
FEC优化
FEC（Forward Error Correction，前向错误纠正）通过配置流策略的方式，对报文丢包进行优化。FEC通过流分类拦截指定数据流，增加携带校验信息的冗余包，并在接收端进行校验。如果网络中出现了丢包或者报文损伤，则通过冗余包还原报文。
多路包复制

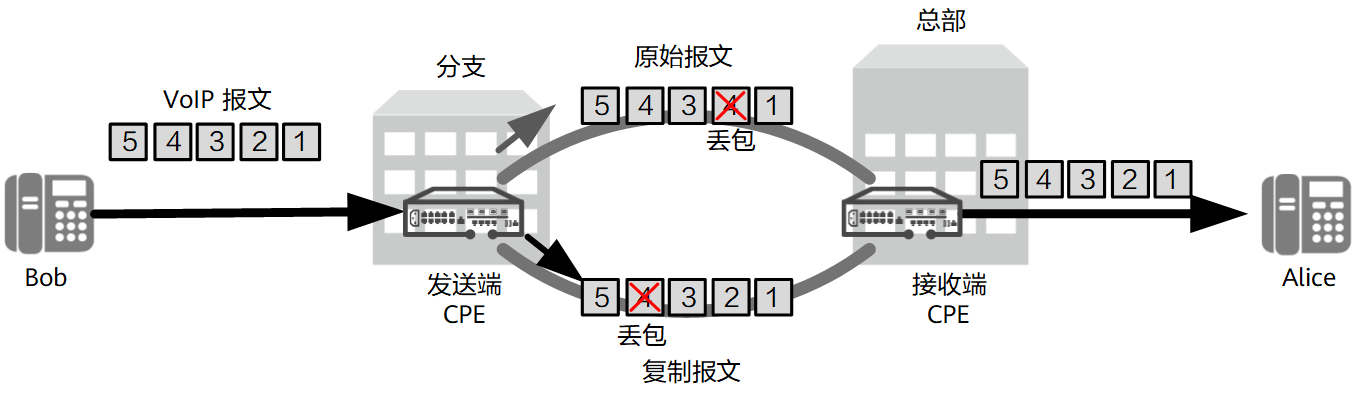

多路包复制（双发选收）是一种抗丢包技术。发送端CPE对数据包进行复制，把原始包和复制包通过多条链路中的两条一起发送。如果一条链路上有丢包，则接收端CPE通过另一条链路上的冗余包还原，从而不用重传。适用于流量小、高可靠的业务。例如：VoIP、付款业务等。
图1-13 多包路复制
逐包负载分担
当某条流特别大（即大象流），一条链路承载不了，但是其他链路空闲。逐包负载分担可以将大象流分担到多条链路上，提升链路利用率。在有多条出口链路的站点中，对加速大文件传输有很好的效果，常见的应用有：FTP/HTTP下载大文件、数据备份复制等。

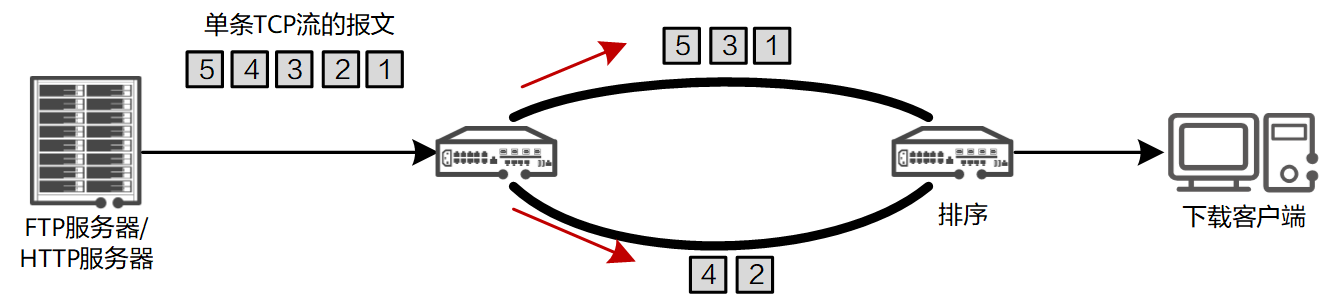

图1-14 逐包负载分担
6、主动防御，构建端到端安全保障

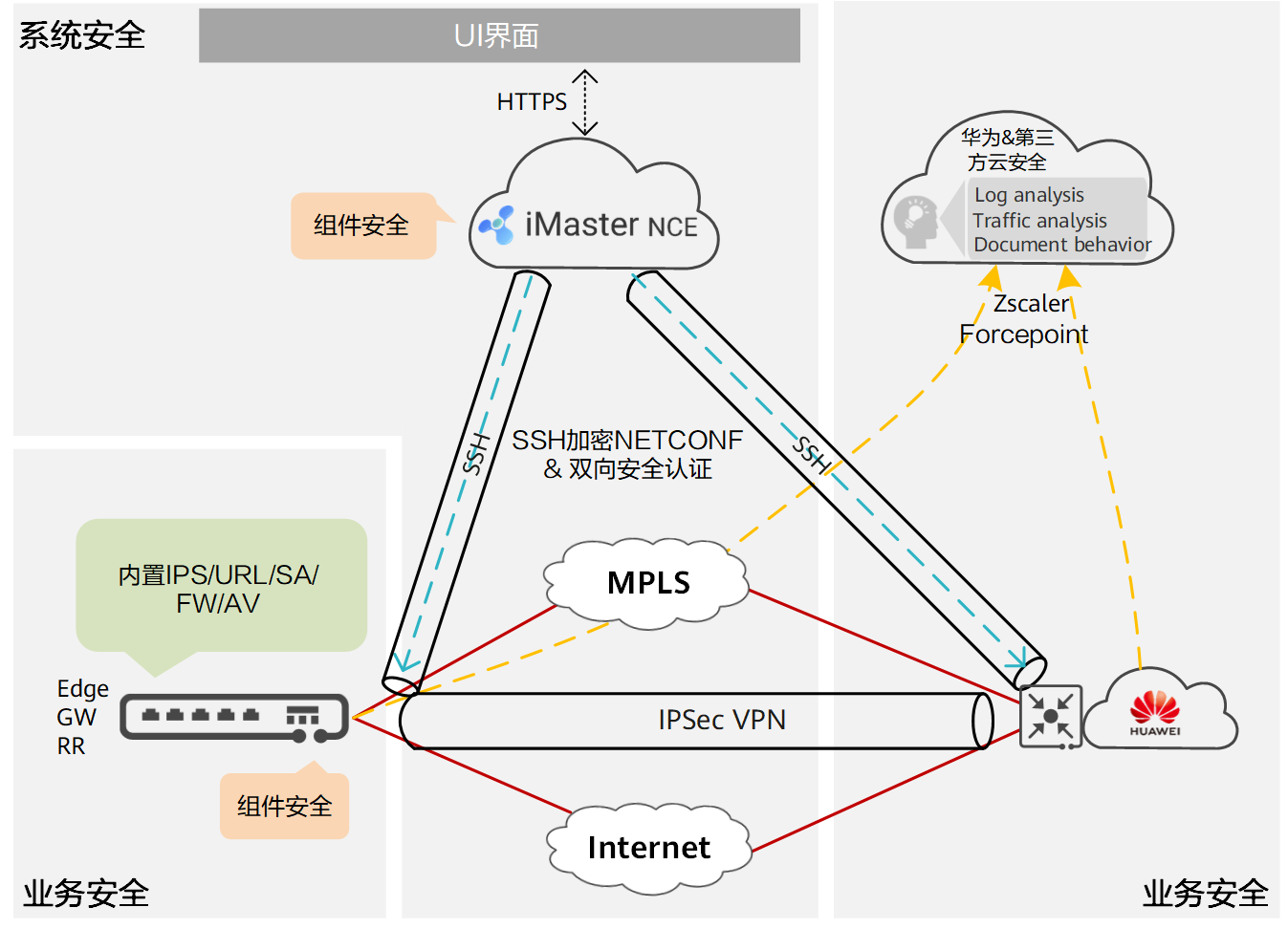

SD-WAN解决方案从系统安全、业务安全、组件安全三个方面，如图1-15所示来保证安全。
图1-15 SD-WAN安全
系统安全：是SD-WAN解决方案必备的基础安全能力，系统在初始化之后就自动具备这些能力，使得SD-WAN解决方案系统能够安全、可靠地运转。
业务安全：是单独部署的安全功能，根据企业用户实际的业务安全需求，灵活选择合适的安全防护措施。
组件安全：iMaster NCE、CPE、RR组件本身提供的安全功能以及在组件部署时需要考虑的安全因素。
7、可视化运维与监控，提升运维效率
数字大屏和运维监控一体化界面

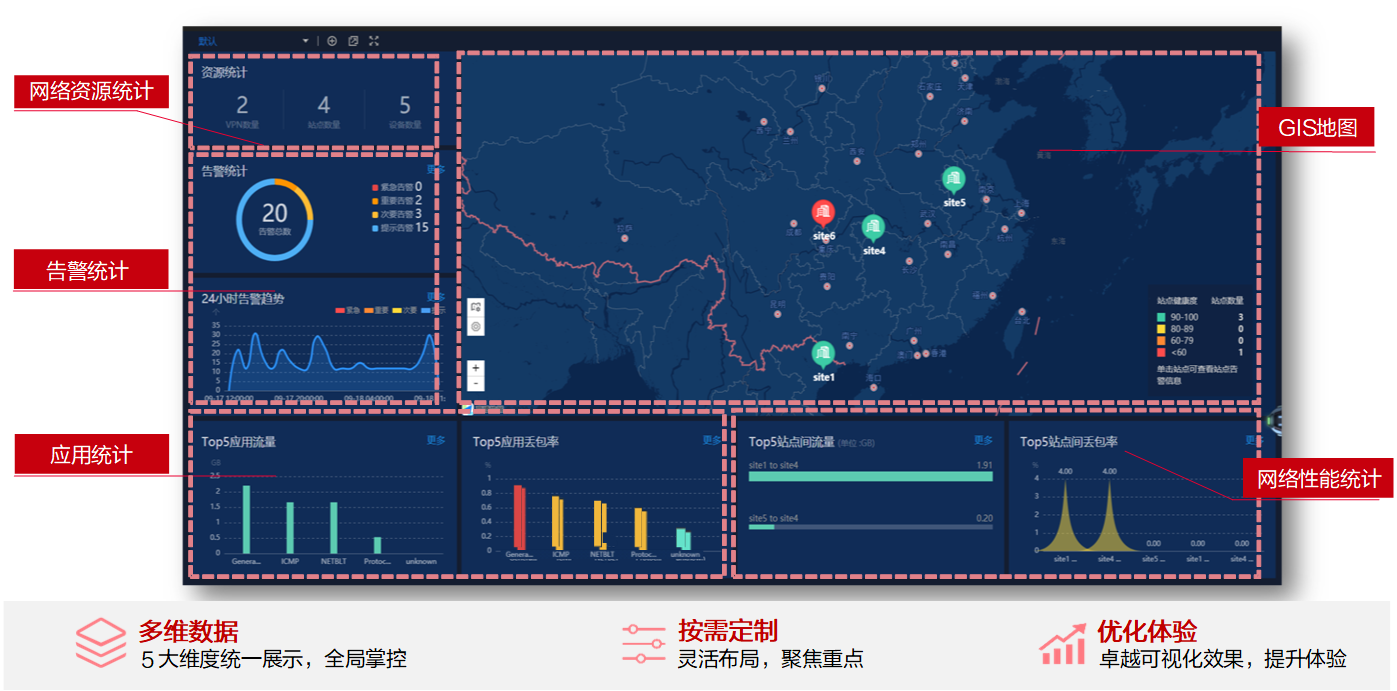

基于拓扑 、GIS、50+报表等方式展示全网状态，如图1-16所示，提升运维效率和业务体验质量。
图1-16 大屏监控界面
基于拓扑的一站式运维
基于拓扑的一站式运维，如图1-17所示，实现物理网络和逻辑网络互视，集成常用诊断工具，典型故障一键定位。

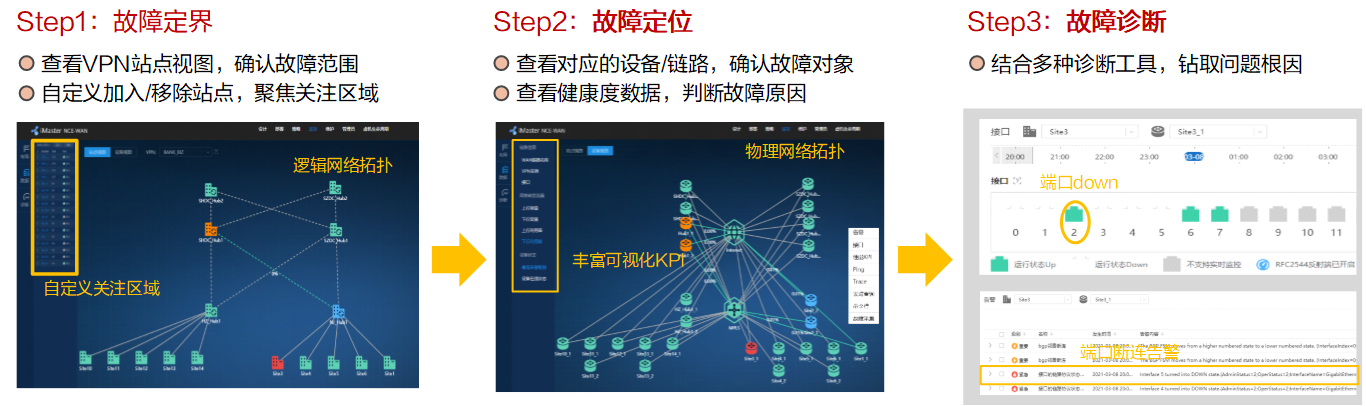

图1-17 基于拓扑的一站式运维
提供敏捷报表功能

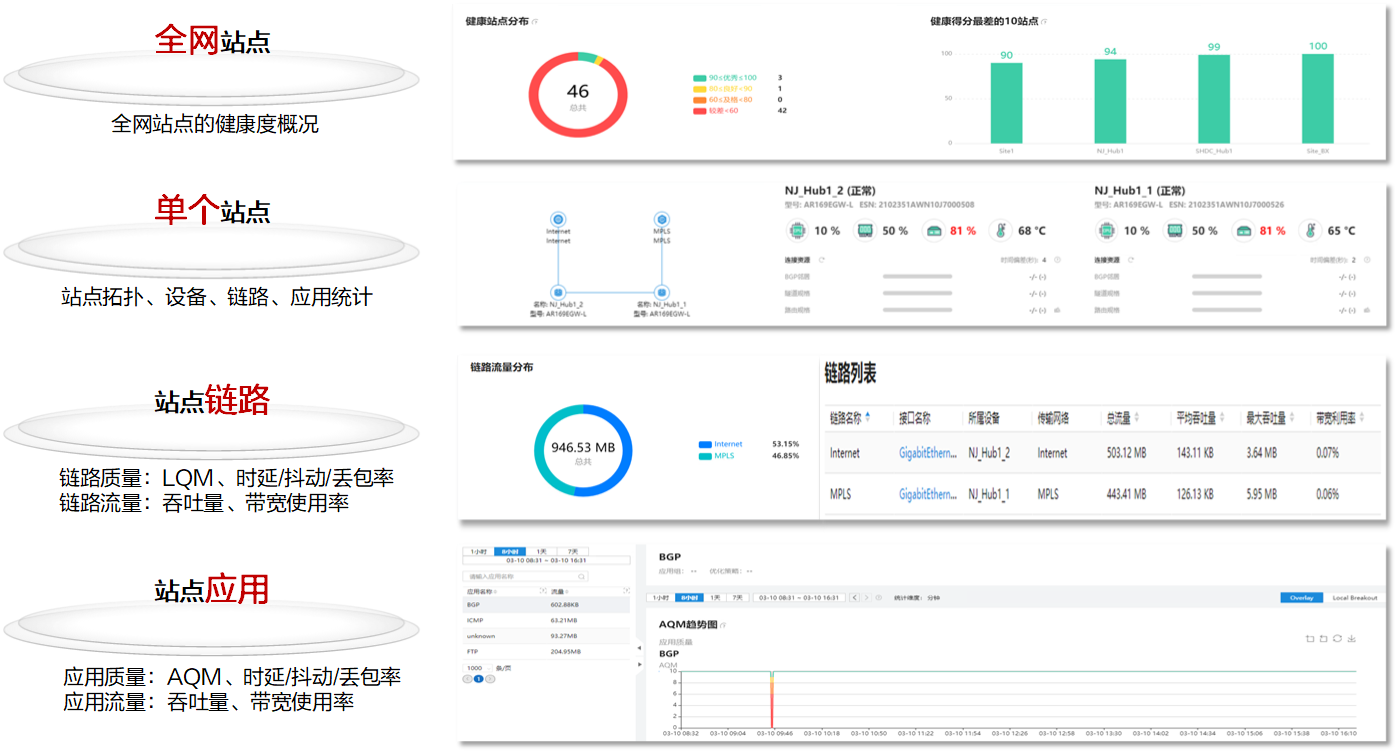

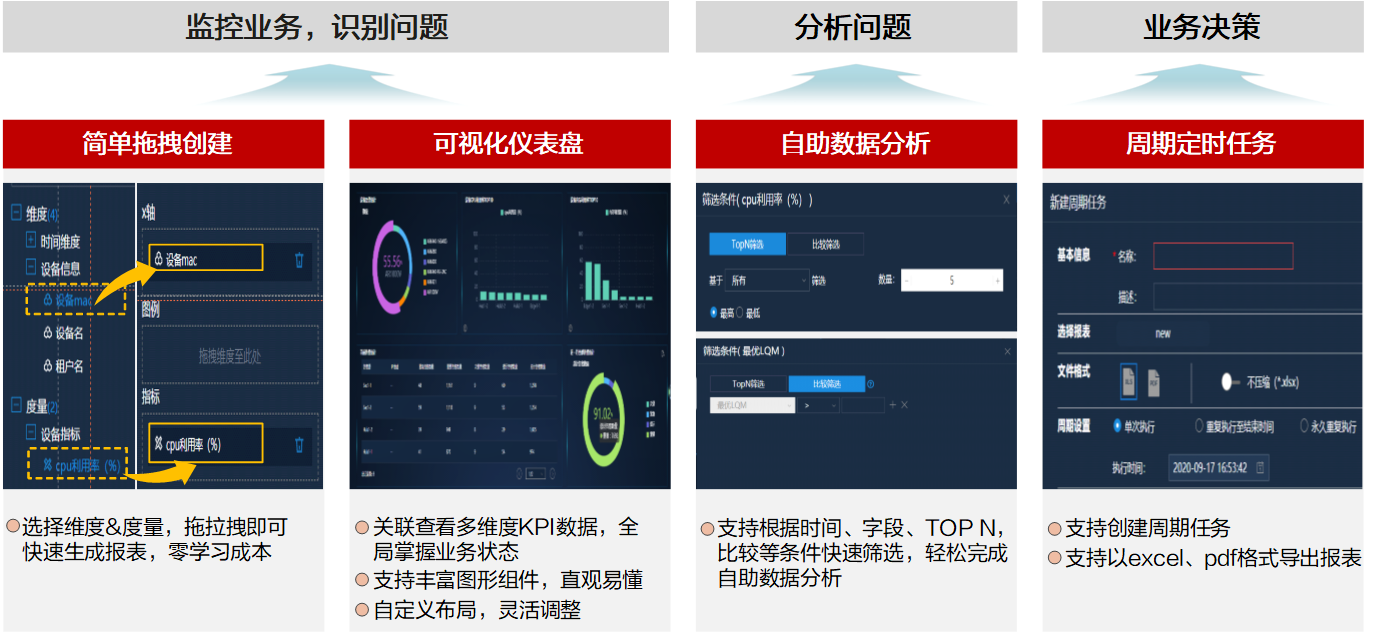

支持设备/链路/网络性能/告警等数据灵活的图形化展示能力，如图1-18。通过拖拽式创建、自助式分析，提供业务决策的有力依据，如图1-19。
图1-18 站点监控报表
图1-19 敏捷报表
提供精准的告警信息邮件通知
多种告警管理手段，如图1-20所示，及时掌握现网网络健康状态。

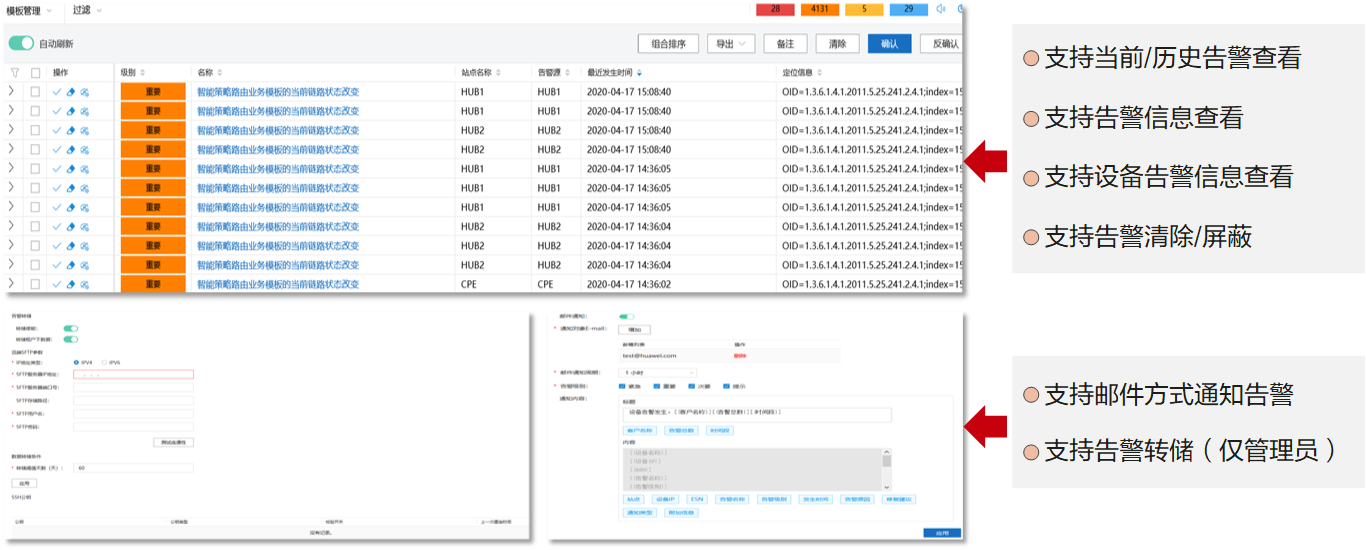

图1-20 告警管理
