BGP／MPLS IP VPN的应用比较广泛，也对应有多种不同的组网结构，本节介绍一些典型组网结构供大家在实际部署中应用。

1、Intranet VPN

典型情况下，一个VPN中的用户相互之间能够进行流量转发，但VPN中的用户不能与任何本VPN以外的用户通信。这种组网方式的VPN叫做Intranet VPN，其站点通常是属于同一个组织。

对于这种组网，需要为每个VPN分配一个VPN Target，同时作为该VPN的Export Target和Import Target，并且各VPN的VPN Target唯一。

如图1-1所示， PE上为VPN1分配的VPN Target值为100：1，为VPN2分配的VPN Target值为200：1. VPN1的两个Site之间可以互访， VPN2的两个Site之间也可以互访，但VPN1和VPN2的Site之间不能互访。

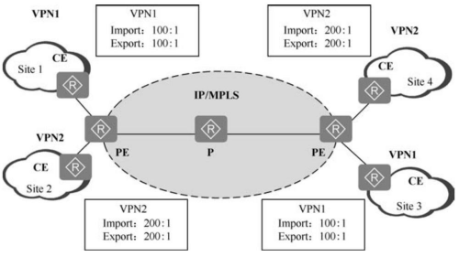

图1-1 Intranet VPN组网结构示意

2、Extranet VPN

如果一个VPN用户希望访问其他VPN中的某些站点，可以使用Extranet组网方案。对于这种组网，如果某个VPN需要访问共享站点，则该VPN的ExportTarget一定要包含在共享站点的VPN实例的Import Target中，其Import Target一定要 包含在共享站点VPN实例的Export Target中。在这种情形下，不同VPN实例的VPN Target没有唯一性要求。

如图1-2所示，VPN1的Site3能够同时被VPN1和VPN2访问，因为Site3所连接的PE3的Import Target同时包含了VPN1的PE1中的Export Target 100：1和VPN2的 PE2中的Export Target 200：1。

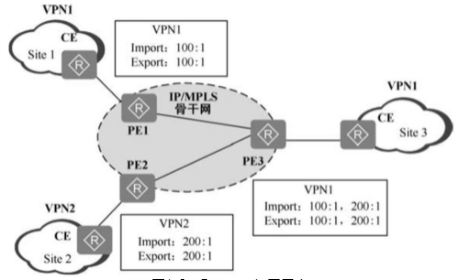

图1-2 Extranet组网示意

另外， Site3也可同时访问VPN1的Site1和VPN2的Site2，因为Site3所连接的PE3的Export Target同时包含了VPN1的PE1中的Import Target 100：1和VPN2的PE2中的Import Target 200：1，但VPN1的Site1和VPN2的Site1之间不能够互访，因为他们中一端的Export Target与另一端的Import Target没有任何包含关系。

这样一来， PE3能够同时接收PE1和PE2发布的VPN—IPv4路由； PE3发布的VPN—IPv4路由也能够同时被PE1和PE2接收。但PE3不把从PE1接收的VPN—IPV4路由发布给PE2，也不把从PE2接收的VPN—IPv4路由发布给PE1

3、 Hub and Spoke

如果希望在VPN中设置中心访问控制设备，其他用户的互访都通过中心访问控制设备进行，可以使用Hub and Spoke组网方案。其中，中心访问控制设备所在站点称为Hub站点，其他用户站点称为Spoke站点。Hub站点侧接入VPN骨干网的设备叫Hub-CE, Spoke站点侧接入VPN骨干网的设备叫Spoke-CE.VPN骨干网侧 接入Hub站点的设备叫Hub-PE,接入Spoke站点的设备叫Spoke-PE, Spoke站点 需要把路由发布给Hub站点，再通过Hub站点发布给其他Spoke站点。Spoke站点之间不直接发布路由。Hub站点对Spoke站点之间的通讯进行集中控制。

对于这种组网情况，需要在各PE上设置两个VPN Target，一个表示“Hub”，另一个表示“Spoke”，如图1-3所示。各PE上的VPN实例的VPN Target设置规则如下。”

.Spoke-PE: Export Target为"Spoke" (代表VPN路由从Spoke发出) , Import Target为"Hub" (代表VPN路由来自Hub) 。任意Spoke-PE的Import Route Target属性不与其他Spoke-PE的Export Route Target属性相同,其目的是 使任意两个Spoke—PE之间不直接发布VPN路由，不让这些Spoke间直接互通

Hub—PE： Hub—PE上需要使用两个接口或子接口分别属于不同的VPN实例，一个用于接收Spoke—PE发来的路由，其VPN实例的Import Target为“Spoke”（代表VPN路由来自Spoke） ；另一个用于向Spoke—PE发布路由，其VPN实例的Export Target为“Hub” （代表VPN路由从Hub发出） 。

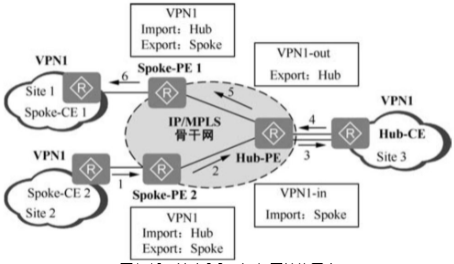

图1-3 Hub&Spoke组网结构示意

在Hub—and—Spoke组网方案中，最终实现的结果如下。.Hub—PE能够接收所有Spoke—PE发布的VPN—IPv4路由。.Hub—PE发布的VPN—IPV4路由能够为所有Spoke—PE接收。

Hub—PE将从Spoke—PE学到的路由发布给Hub—CE，并将从Hub—CE学到的路由发布给所有Spoke—PE，因此， Spoke站点之间可以通过Hub站点互访。

任意Spoke—PE的Import Target属性不与其他Spoke—PE的Export Target属性相同。因此，任意两个Spoke—PE之间不直接发布VPN—IPv4路由， Spoke站点之间不能直接互访。

下面以图1-3中的Site1向Site2发布路由为例介绍Spoke站点之间的路由发布过程（步骤对应图中的序号） 。

（1） Site1中的Spoke—CE1将站点内的私网路由发布给Spoke—PE 10

（2) Spoke-PE 1将该路由转变为VPN-IPv4路由后通过MP-BGP发布给Hub-PE

（3） Hub—PE将该路由学习到VPN 1-in的路由表中，并将其转变为普通IPv4路由发布给Hub—CE.

（4） Hub—CE通过VPN实例路由再将该路由返回发布给Hub—PE， Hub—PE将其学习到VPN1-out的路由表中。

（5） Hub—PE将VPN 1-out路由表中的私网路由转变为VPN—IPv4路由，通过MP-BGP发布给Spoke-PE2

（6） Spoke—PE 2将VPN—IPV4路由转变为普通IPv4路由发布到站点24，本地VPN互访

因业务需求，连接在同一个PE设备上不同VPN的Site站点需要进行数据互通时，可以采用本地VPN互访组网方案。目前只有s系列交换机部分机型支持，具体参见产品手册说明。

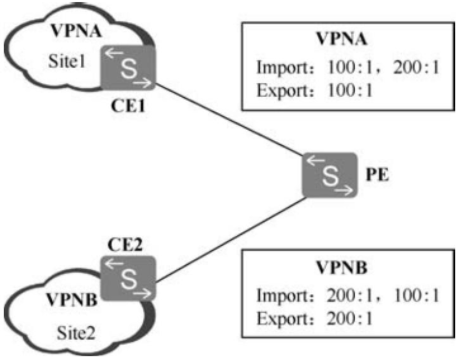

通过VPN Target属性来控制VPN路由信息在各site之间的发布和接收，可以实现本地VPN互访需求。一般来说，每个VPN都各自规划了属于自己的VPNTarget属性。如图1-4的组网为例进行介绍。

假设最初图1-4中VPNA的Import Target和 Export Target都为100：1，VPNB 的Import Target和Export Target都为200：1。如果需要VPNA用户和VPNB用户实 现互通，可以配置本地VPN互访，将VPNA的Import Target属性增加一条200：1，VPNB的Import Target属性增加一条100：1。这样，VPNA和VPNB的用户就可以互 相访问了。
