静态CRLSP（Constraint-based Routed Label Switched Paths，基于约束路由的LSP）是指在报文经过的每一跳设备上（包括Ingress、Transit和Egress）分别手工指定入标签、出标签、流量所需的带宽等信息，建立标签转发表项和资源预留，从而建立的CRLSP。
与静态LSP不同的是，静态CRLSP需要在每一跳设备上为流量预留一定的带宽资源，如果设备上的带宽资源不满足流量需求，则无法建立静态CRLSP。
建立静态CRLSP消耗的资源比较少，但静态建立的CRLSP不能根据网络拓扑变化动态调整。因此，静态CRLSP适用于拓扑结构简单并且稳定的小型网络。
组网需求
RT1-3均支持MPLS，在RT1到RT3之间使用静态CRLSP建立一条MPLS TE隧道，使11.1.1.0/24和33.1.1.0/24这两个网段中互访的报文能够通过MPLS进行传输，并且配置隧道最大带宽为20000kbps，隧道沿途链路的最大带宽为80000kbps，最大预留保证带宽为00kbps。

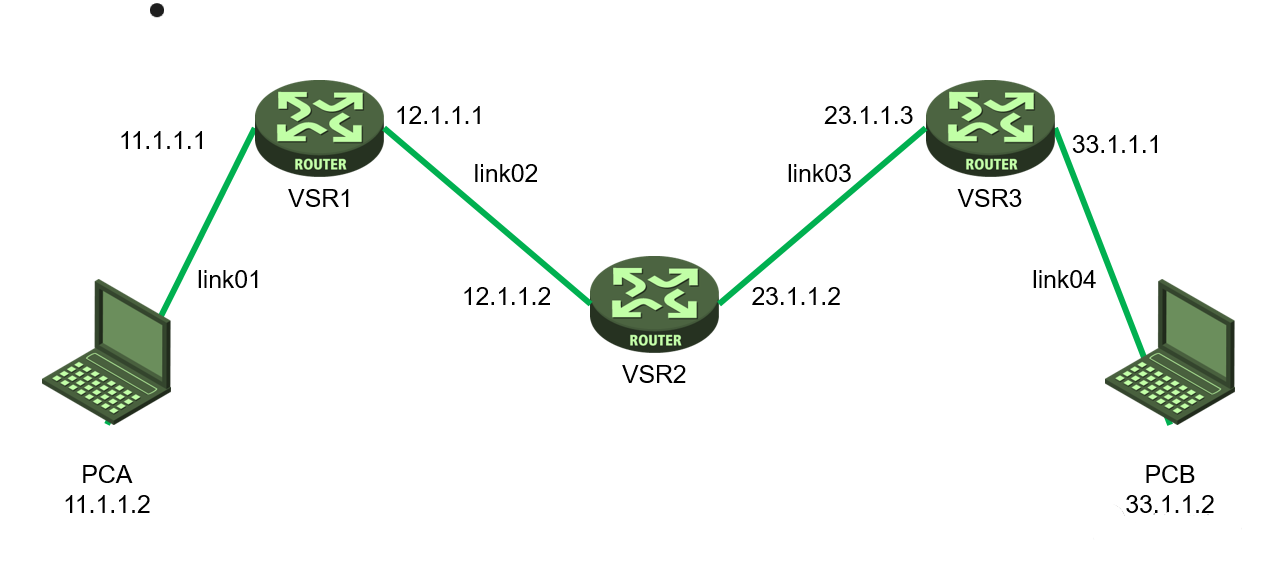

组网图
静态CRLSP配置组网图
实验环境
VMWare ESXi 6.7.0（ProLiant DL360 Gen9，48核心，128G内存）
H3C VSR1000（Version 7.1.064, Release 0621P18，4核心，8G内存）
CentOS Linux release 7.9.2009 (Core，4核心，4G内存)
配置步骤
首先按照组网图所示配置各接口的IP地址和掩码，设备间配置IS-IS协议发布接口所在网段的路由，包括Loopback接口
IS-IS的配置主要包括配置路由器的Level级别和网络实体名称，并在指定接口（所有接口）上配置使能IS-IS功能，掌握了这两个基本操作，来直接上配置。
VSR1
#
isis 1
is-level level-1
network-entity 10.0000.0000.0001.00
#
interface LoopBack0
ip address 1.1.1.1 255.255.255.255
isis enable 1
#
interface GigabitEthernet2/0
ip address 11.1.1.1 255.255.255.0
isis enable 1
#
interface GigabitEthernet3/0
ip address 12.1.1.1 255.255.255.0
isis enable 1
VSR2
#
isis 1
is-level level-1
network-entity 10.0000.0000.0002.00
#
interface LoopBack0
ip address 2.2.2.2 255.255.255.255
isis enable 1
#
interface GigabitEthernet2/0
ip address 12.1.1.2 255.255.255.0
isis enable 1
#
interface GigabitEthernet3/0
ip address 23.1.1.2 255.255.255.0
isis enable 1
VSR3
#
isis 1
is-level level-1
network-entity 10.0000.0000.0003.00
#
interface LoopBack0
ip address 3.3.3.3 255.255.255.255
isis enable 1
#
interface GigabitEthernet2/0
ip address 23.1.1.3 255.255.255.0
isis enable 1
#
interface GigabitEthernet3/0
ip address 33.1.1.3 255.255.255.0
isis enable 1

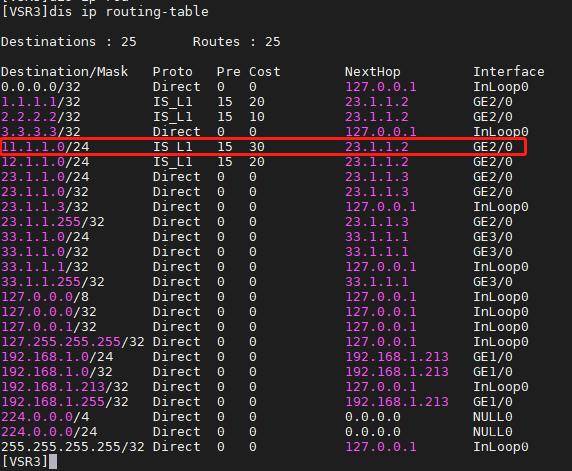

配置完成之后，检查VSR3的路由学习情况。
这里和官网有点不一样，因为官网配置中并没有讲连接业务网络的接口需要开启ISIS，但如果不开启就缺少路由了。
接下来配置MPLS及静态CRLSP。
VSR1
配置LSR ID、开启MPLS能力和MPLS TE能力
#
mpls lsr-id 1.1.1.1
#
mpls te
#
interface GigabitEthernet3/0
mpls enable
mpls te enable
配置TE链路的最大带宽和最大可预留带宽。
#
interface GigabitEthernet3/0
mpls te max-link-bandwidth 80000
mpls te max-reservable-bandwidth 00
配置VSR1为静态CRLSP的Ingress节点，下一跳地址为12.1.1.2，出标签为120，隧道所需的带宽为20000kbps。
#
static-cr-lsp ingress 13 nexthop 12.1.1.2 out-label 120 bandwidth ct0 20000
配置MPLS TE隧道Tunnel13：目的地址为VSR3的LSR ID（3.3.3.3）；采用静态CRLSP建立MPLS TE隧道。配置隧道Tunnel13引用名称为static-cr-lsp-1的静态CRLSP。
#
interface Tunnel13 mode mpls-te
ip address 13.1.1.1 255.255.255.0
mpls te signaling static
mpls te static-cr-lsp 13
destination 3.3.3.3

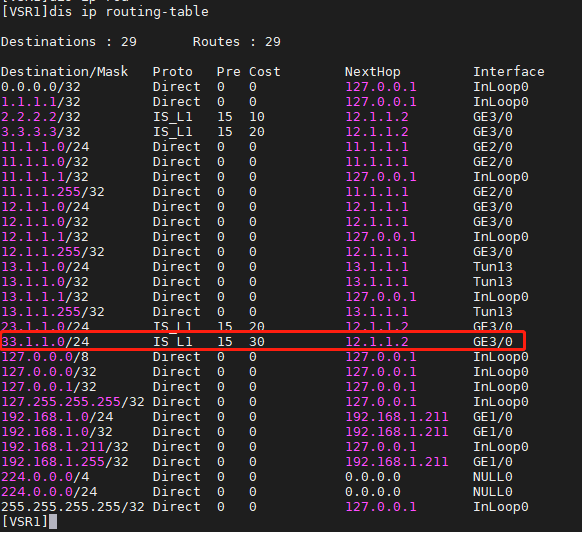

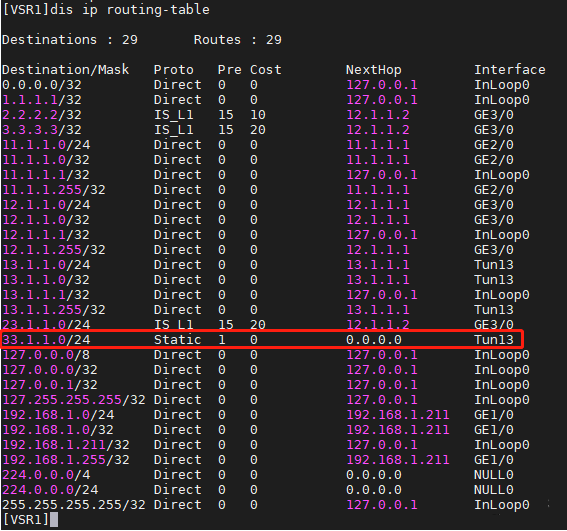

此时我们可以看到，VSR1上去往PCB的路由是从ISIS学到的，优先级是15。
所以需要配置优先级更高的静态路由，使得到达网络33.1.1.0/24的流量通过MPLS TE隧道接口Tunnel13转发。
#
ip route-static 33.1.1.0 24 Tunnel13 preference 1
VSR2
配置LSR ID、开启MPLS能力和MPLS TE能力，并配置TE链路的最大带宽和最大可预留带宽。
#
mpls lsr-id 2.2.2.2
#
mpls te
#
interface GigabitEthernet2/0
mpls enable
mpls te enable
mpls te max-link-bandwidth 80000
mpls te max-reservable-bandwidth 00
#
interface GigabitEthernet3/0
mpls enable
mpls te enable
mpls te max-link-bandwidth 80000
mpls te max-reservable-bandwidth 00
配置VSR2为静态CRLSP的Transit节点，入标签为120，下一跳地址为23.2.1.3，出标签为230，隧道所需的带宽为20000kbps。
#
static-cr-lsp transit 13 in-label 120 nexthop 23.1.1.3 out-label 230 bandwidth ct0 20000
VSR3
配置LSR ID、开启MPLS能力和MPLS TE能力，并配置TE链路的最大带宽和最大可预留带宽。
#
mpls lsr-id 3.3.3.3
#
mpls te
#
interface GigabitEthernet2/0
mpls enable
mpls te enable
mpls te max-link-bandwidth 80000
mpls te max-reservable-bandwidth 00
配置VSR3为静态CRLSP的Egress节点，入标签为230。
#
static-cr-lsp egress 13 in-label 230
验证配置

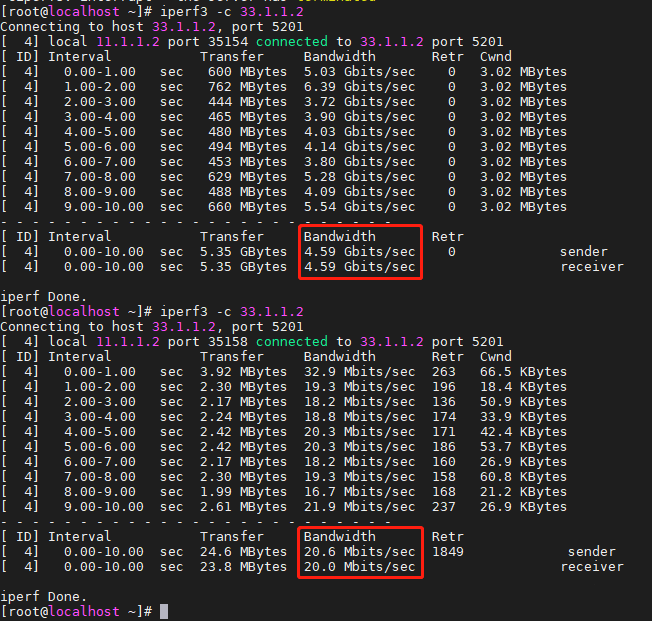

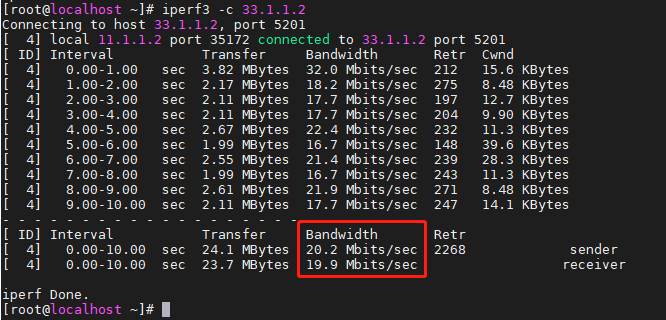

如配置过程中所讲，我先后两次测试了从PCA到PCB的带宽情况，第一次是没有配置访问流量通过MPLS TE隧道接口转发的打流，第二次是配置之后的结果。
可以看到，不经隧道转发时，带宽为4.59 Gbps，经隧道转发时，带宽为20.0 Mbps，与配置的20000kbps大体相符。

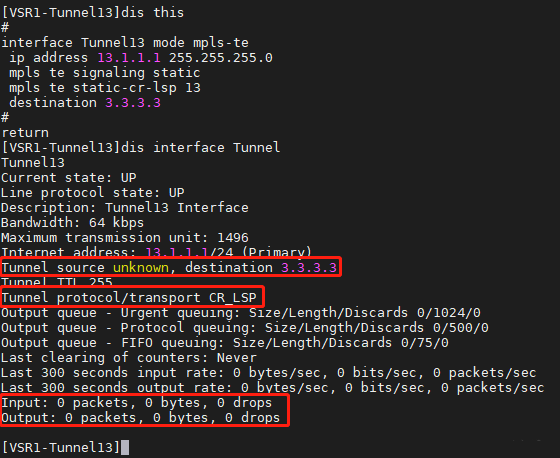

使用display interface tunnel命令，查看Tunnel接口的状态。
可以看到，隧道的接口状态为UP，协议为CR_LSP，但是接口的收发包统计为0，估计和隧道源接口未知有关。

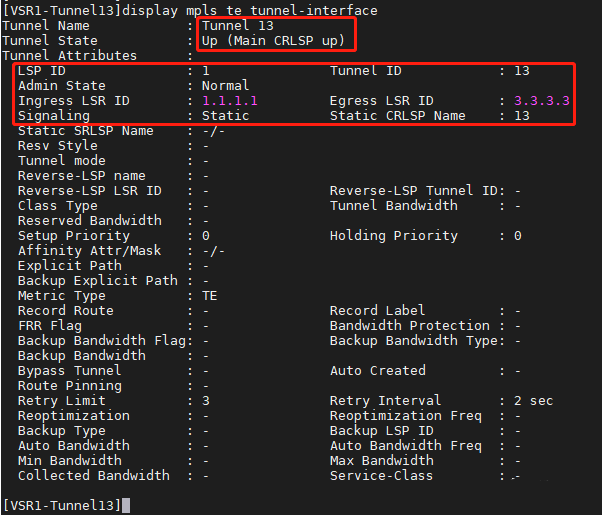

使用display mpls te tunnel-interface命令，查看MPLS TE隧道的建立情况。
好像跟LSP不太一样，这里显示了隧道的Ingress LSR和Egress LSR信息，一般来讲Egress LSR是看不到的。

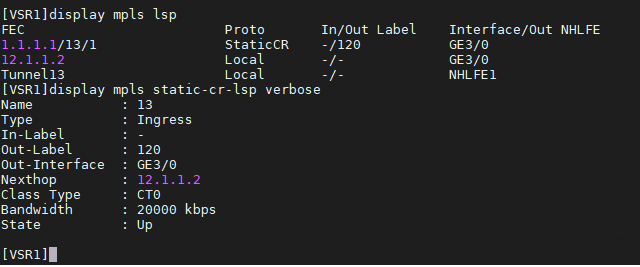

在VSR1上执行display mpls lsp和display mpls static-cr-lsp命令，查看静态CRLSP的建立情况
bandwidth指定静态CRLSP流量所属的服务类型和所需的带宽。官网介绍：如果配置时不指定bandwidth，则静态CRLSP流量所需的带宽为0。Class Type是指静态CRLSP流量所属的服务类型，取值包括CT0、CT1、CT2和CT3，如果指定了bandwidth，但没有指定任何CT，则缺省为CT0。
通过配置我们发现，bandwidth只能在Ingress节点和Transit节点配置，那如果我们在Transit节点不配置带宽会怎么样呢？

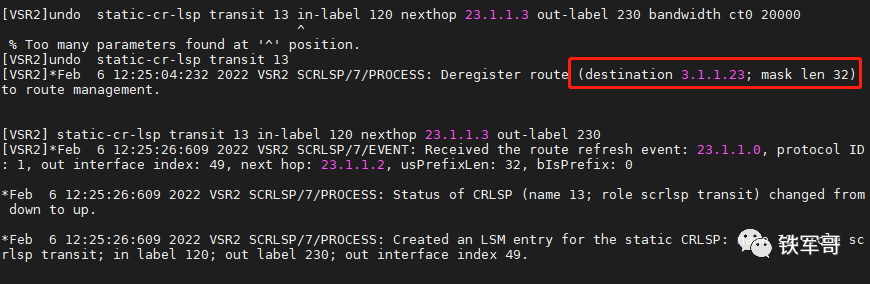

注意，调整时需要先删除之前的配置，再配置新的。

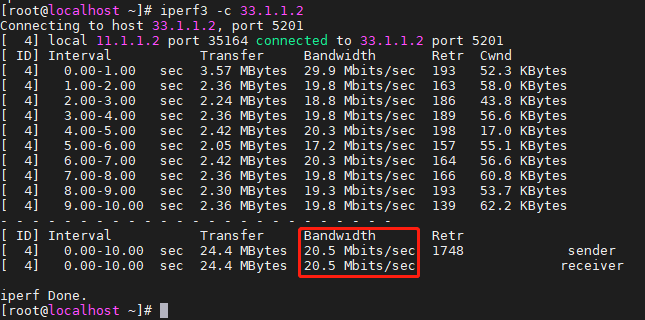

可以看到Transit节点不配置带宽，带宽以Ingress节点配置为准，那我们把Ingress节点的带宽配置也移除掉。

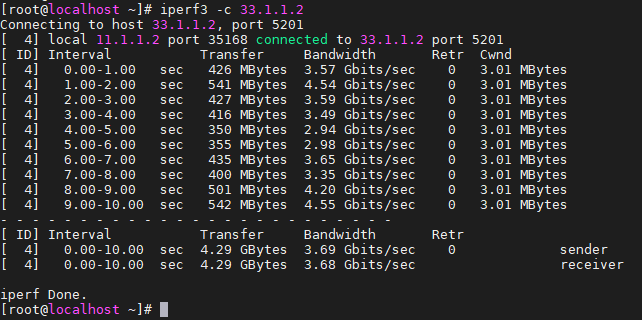

带宽为3.68Gbps，看来官网说的静态CRLSP流量所需的带宽为0实际上就是不限速了。

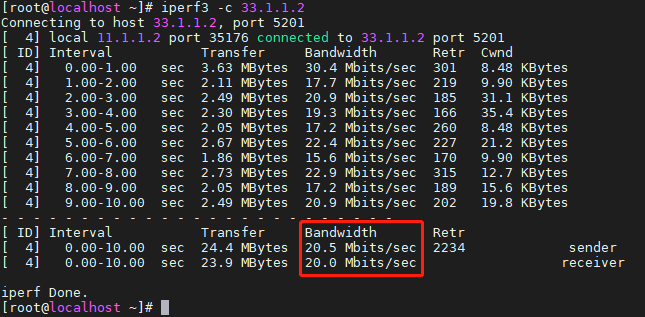

现在在Ingress节点上不配置带宽，恢复配置Transit节点带宽为20000kbps试一下。
说明带宽以沿途经过的LSR上配置的小的为限制，如果未配置，则没有限制。而且配置的链路最大带宽竟然没有生效，我们在VSR1上把它设置为10000kbps试一下。
#
interface GigabitEthernet3/0
ip address 12.1.1.1 255.255.255.0
isis enable 1
mpls enable
mpls te enable
mpls te max-link-bandwidth 10000
mpls te max-reservable-bandwidth 1000
官网介绍该命令用来配置用于转发MPLS TE流量的链路最大带宽，设备在发布的IGP路由中携带本命令配置的链路最大带宽值，以便隧道的Ingress节点获取到该信息，并根据该信息进行CSPF计算，选择符合隧道带宽要求的路径。
